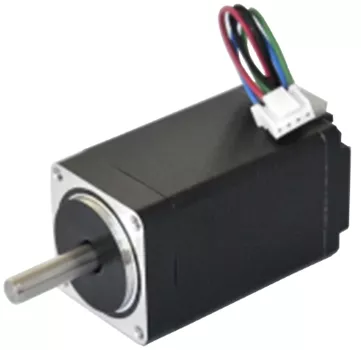

Гибридный шаговый двигатель ШДГ-28

Прибор для преобразования электрических импульсов в дискретные механические перемещения
  • Крутящий момент на валу: 0,07…0,18 Н·м
  • Угловой шаг: 1,8°
  • Количество фаз: 2
  • Типоразмер NEMA: 11
  • Фланец: 28 мм

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Гибридный шаговый двигатель ШДГ-28 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:
  • Высокая точность позиционирования без необходимости в обратной связи
  • Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
  • Двигатель обеспечивает полный момент в режиме остановки
  • Возможность быстрого старта, остановки или реверсирования
  • Совместимость с современными цифровыми устройствами
Технические характеристики:
ПараметрЗначение
Угловой шаг
1,8°
Количество шагов на оборот
200
Количество фаз2
Типоразмер NEMA11
Фланец
28 мм
Количество проводов
4
Модификации:
МодельКрутящий момент на валу, Н·мНоминальный ток, А/фазаНоминальное сопротивление, Ом/фазаИндуктивность, мГн/фазаМомент инерции ротора, г·см²Длина L, мм
ШДГ-28.30-0,07/0,80,07
1
2,4
1,8
9
30,1
ШДГ-28.39-0,1/0,80,1
1
3,3
2,7
12
39,2
ШДГ-28.50,5-0,12/1,10,18
0,6
12,5
11
18
50,4
ШДГ-28.50,5-0,12/0,80,18
1
4,4418
50,4

Габаритные размеры

Версия: 2015-03-24-КВА
