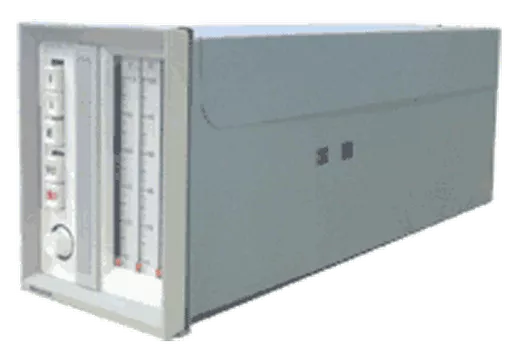

Приборы контроля пневматические показывающие и самопишущие со станцией управления типа ПВ3.2 входят в систему приборов и регуляторов СТАРТ.
Приборы типа ПВ3.2 предназначены для трехрежимного ведения процессов:

• ручного управления
• автоматического регулирования
• автоматического программного регулирования и контроля
• контроля задания и давления в линии исполнительного механизма

Приборы применяются в АСУТП в химической, нефтяной, нефтеперерабатывающей и других отраслях промышленности. Действие ПВ3.2 основано на компенсационном принципе измерения, при котором усилие на приемном элементе, возникающее от входного давления, уравновешивается усилием от натяжения пружины обратной связи. Приборы могут быть использованы для работы с пневматическими датчиками или другими устройствами, выдающими унифицированные аналоговые сигналы 20...100 кПа.

Приборы включают в себя следующие основные функциональные узлы:

• измерительный (по одному на канал измерения),
• станцию управления,
• лентопротяжный механизм.

В измерительном узле входной пневматический сигнал преобразуется в поступательное перемещение указателя и пера. Станция управления имеет задатчик и переключатель, состоящий из кнопочного пульта и механизма клапанов. Задатчик выполнен из элементов аналоговой пневматической техники УСЭППА. Лентопротяжный механизм легко поворачивается, что позволяет просматривать показания прибора за любой отрезок времени, а также производить съем механизма и замену диаграммы. В ПВ3.2 предусмотрено штекерное подсоединение регулятора (местная установка). Когда регулятор находится на некотором расстоянии от прибора контроля (дистанционная установка), подсоединение регулятора к прибору осуществляется с помощью специальной вилки.

технические характеристики:

Параметры	Значение
Давление воздуха питания	140 кПа
Предел допустимой основной погрешности	±1%
Длина шкалы и ширина поля записи диаграммы	100 мм
Скорость движения диаграммы	20, 40, 60 мм/ч
Расход сжатого воздуха	5,5 л/мин
Температура окружающей среды	+5...+50°C
Относительная влажность воздуха при 35°C	80%
Вероятность безотказной работы в течение 2000 часов при доверительной вероятности 0,8	Не менее 0,94
Масса	5,9 кг

• Габаритные размеры ПВ3.2
