Устройство регулирующее пневматическое пропорционально-интегральное с местным задатчиком типа ПР3.32-М1 предназначено для стабилизации параметров технологических процессов по ПИ-закону регулирования. Действие устройства основано на принципе компенсации сил. Устройство входит в систему пневматических регуляторов СТАРТ и применяется в АСУТП в химической, нефтяной, нефтеперерабатывающей и других отраслях промышленности.

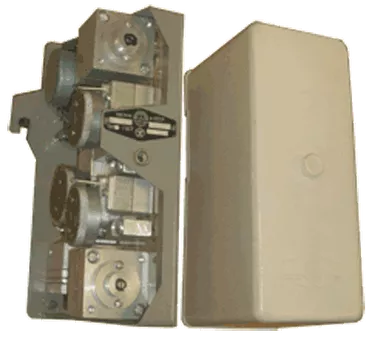

Устройство построено на элементах УСЭППА (универсальной системы элементов промышленной пневмоавтоматики). Устройство состоит из элементов аналоговой техники: пятимембранного и трехмембранного элемента сравнения, повторителя-усилителя мощности, повторителя, задатчика, регулируемых и нерегулируемых пневмосопротивлений, емкости. Кроме того, в регулятор входят дискретные элементы – два выключающих реле. Все элементы монтируются на плате из органического стекла с помощью винтов. Связь между элементами осуществляется через отверстия в них и каналы в плате. К штуцерам внешних пневмолиний элементы устройства подключаются гибкими трубками, причем на диске возле трубок и у соответствующих им штуцеров стоят одинаковые цифры. Плата крепится на рамке винтами, рамка монтируется на основании. Кожух, выполненный из полистирола, фиксируется винтом.

технические характеристики:

Параметры	Значение
Предельные значения рабочего диапазона изменения регулируемой величины, задания и выходного сигнала: - нижнее - верхнее	20 кПа От 100 кПа
Граничные значения выходного сигнала: - нижнее - верхнее	0...5 кПа 100 кПа…давление питания
Предельные значения диапазона настройки зоны пропорциональности: - нижнее - верхнее	2% 3000%
Предельные значения диапазона настройки времени интегрирования: - нижнее - верхнее	0,05 мин 100 мин
Предел допустимой основной погрешности	±0,5%
Давление воздуха питания	140 ± 14 кПа
Протяженность линий связи	300 м
Исполнения	Обыкновенное Экспортное Тропическое
Средняя наработка на отказ	40 000 ч
Масса устройства	2,4 кг
Температура окружающего воздуха	+5...+50°C
Относительная влажность при 35°C и более низких температурах без конденсации влаги	До 80%
Допустимая вибрация	До 25 Гц с амплитудой до 0,1 мм

• Габаритные размеры
