ПР3.33-М1

Устройство регулирующее пневматическое пропорционально-интегральное соотношения типа ПР3.33-М1 предназначено для стабилизации параметров технологических процессов по ПИ-закону регулирования путем поддержания одного из пневматических сигналов пропорциональным величине второго пневматического сигнала

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Устройство регулирующее пневматическое пропорционально-интегральное соотношения типа ПР3.33-М1 предназначено для стабилизации параметров технологических процессов по ПИ-закону регулирования путем поддержания одного из пневматических сигналов пропорциональным величине второго пневматического сигнала. Действие устройства основано на принципе компенсации сил.

Устройство входит в систему пневматических регуляторов СТАРТ и применяется в АСУТП в химической, нефтяной, нефтеперерабатывающей и других отраслях промышленности.
Устройство построено на элементах УСЭППА (универсальной системы элементов промышленной пневмоавтоматики).
Устройство состоит из элементов аналоговой техники: пятимембранного и трехмембранного элементов сравнения, повторителя-усилителя мощности, задатчика, повторителя, пневмосопротивлений регулируемых и нерегулируемых, емкости. Кроме того в регулятор входят дискретные элементы – два выключающих реле.

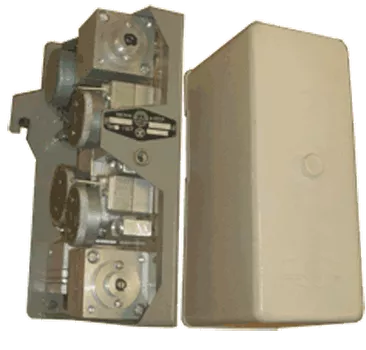

Все элементы монтируются на плате из органического стекла с помощью винтов и соединительных трубок. Связь между элементами осуществляется через отверстия в них и каналы в плате.
К штуцерам внешних пневмолиний элементы устройства подключаются трубками, причем на диске возле трубок и у соответствующих им штуцеров стоят одинаковые цифры. Плата крепится на рамке, которая монтируется на основании. Кожух, выполненный из полистирола, фиксируется винтом.
Технические характеристики:

Параметры
Значение
Предельные значения рабочего диапазона изменения регулируемой величины, задания и выходного сигнала:
- нижнее
- верхнее

    20 кПа
    100 кПа
    Граничные значения выходного сигнала:
    - нижнее
    - верхнее

      0...5 кПа
      100...давление питания
        Предельные значения диапазона настройки зоны пропорциональности:
        - нижнее
        - верхнее

          2%
          3000%
            Предельные значения диапазона настройки времени интегрирования:
            - нижнее
            - верхнее

              0,05 мин
              100 мин
                Диапазоны настройки соотношения1:1...5:1 или 1:1...10:1
                Предел допустимой основной погрешности±0,5%
                Давление воздуха питания140 ± 14 кПа
                Протяженность линий связи300 м
                Исполнения
                Обыкновенное
                Экспортное
                Тропическое
                  Средняя наработка на отказ40 000 ч
                  Масса3,3 кг
                  Температура окружающего воздуха5...50°C
                  Относительная влажность при 35°C и более низких температурах без конденсации влагиДо 80%
                  Допустимая вибрацияДо 25 Гц с амплитудой до 0,1 мм
