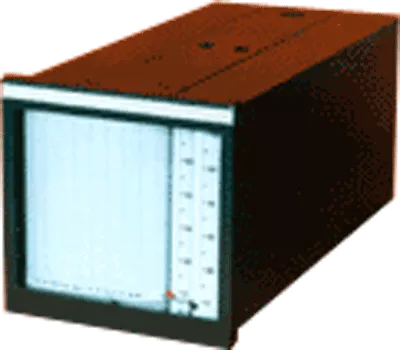

Приборы контроля пневматические регистрирующие ПКР.1, ПКР.2 предназначены для непрерывной записи на ленточной диаграмме и показания по шкале величины одного (ПКР.1) или двух параметров (ПКР.2), изменение которых преобразуется в изменение давления воздуха 20...100 кПа.

Пневматические регистрирующие приборы контроля применяются в схемах автоматического контроля, управления и регулирования теплоэнергетических параметров технологических процессов: давления, перепада давления, расхода, уровня, разрежения, температуры, состава и свойств веществ. Приборы контроля пневматические регистрирующие выпускаются с линейными диаграммами и шкалами 0–100 и по заказу потребителя комплектуются диаграммами и шкалами другой размерности.

Технические характеристики:

Параметры	Значение
Диапазон изменения входных аналоговых сигналов приборов контроля	20...100 кПа
Класс точности приборов контроля	0,5 1,0
Скорость перемещения диаграммной ленты приборов контроля регистрирующих	20 мм/ч
Давление воздуха питания	140 ± 14 кПа
Расход воздуха питания: - ПКР.1 - ПКР.2	Не более 1,3 л/мин Не более 3,0 л/мин
Питание двигателя привода диаграммы пневматических приборов контроля регистрирующих	220 В; 50, 60 Гц
Потребляемая мощность	Не более 3 ВА
Тип соединения приборов контроля регистрирующих с внешними пневматическими линиями	00-01-1; 00-03-3; 00-04-4; 4-02; 4-03.
Климатические исполнения - для работы при −10...+60°С и относительной влажности до 80% - для работы при −10...+60°С и относительной влажности до 98% при температуре 35°С	УХЛ4.2 О4.2
Габаритные размеры	144×167×365 мм
Масса: - ПКР.1 - ПКР.2	Не более 4,0 кг Не более 4,5 кг
