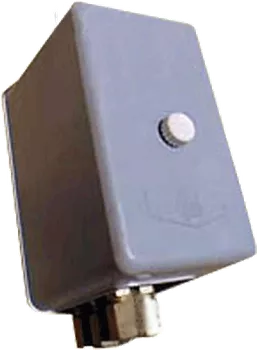

Усилитель мощности ПП1.5-М1

Усилитель мощности пневматический типа ПП1.5-М1 предназначен для усиления мощности пневматического сигнала, ослабленного линией передачи.
Действие усилителя мощности основано на принципе компенсации сил

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Усилитель мощности пневматический типа ПП1.5-М1 предназначен для усиления мощности пневматического сигнала, ослабленного линией передачи.
Действие усилителя мощности основано на принципе компенсации сил.
Усилитель мощности входит в систему пневматических регуляторов и приборов СТАРТ и применяется в АСУТП в химической, нефтяной, нефтеперерабатывающей и других отраслях промышленности.

Усилитель выполнен на базе элементов УСЭППА. В него входит один аналоговый элемент – повторитель-усилитель мощности. Повторитель укреплен на кронштейне двумя винтами. Кронштейн с повторителем крепится к основанию. С внешними штуцерами входа, питания и выхода повторитель соединен гибкими трубками (оцифровка штуцеров повторителя и внешних штуцеров усилителя мощности различная). Кожух усилителя мощности, выполненный из полистирола, фиксируется на кронштейне винтом.

технические характеристики:

Параметры
Значение
Диапазон измерения входных и выходных пневматических сигналов20...100 кПа
Предел допустимой основной погрешности±0,5%
Расход воздуха, приведенный к нормальным условиям, в установившемся режиме1,0 л/мин
Давление воздуха140 ± 14 кПа
Протяженность линий связи300 м
Исполнения
Обыкновенное
Экспортное
Тропическое
Средняя наработка на отказ160 000 ч
Масса0,56 кг
Температура окружающего воздуха+5...+50°C
Относительная влажность при 35°C и более низких температурах без конденсации влаги80%
Допустимая вибрацияЧастотой до 25 Гц, амплитудой до 0,1 мм
