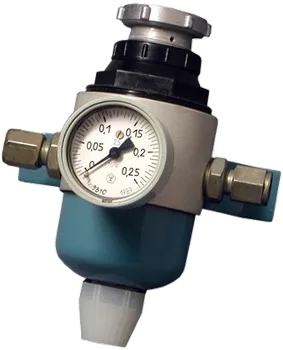

Редуктор давления РДФ-3
РДФ – редукторы давления с фильтром, предназначены для регулирования и автоматического поддерживания давления воздуха, необходимого для индивидуального питания пневматических приборов и средств автоматизации, а также очистки его от пыли, масла и влаги
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
ТУ 25.02.1898-75.
Редуктор применяется для питания сжатым воздухом одного прибора или контура регулирования и рассчитан для работы при температуре окружающей среды −50...+60 °С и относительной влажности до 95% при температуре плюс 35°С и при более низких температурах, без конденсации влаги.
Редуктор относится к восстанавливаемым одноканальным однофункциональным изделиям.
Принцип действия
Редуктор — комбинированный малогабаритный прибор, в котором очищается воздух при прохождении через фильтр, состоящий из ультрасупертонкого стеклянного волокна, для 3 и 4 классов — из фильтрующего материала ФПП-15-1,5, регулируется давление воздуха с автоматическим поддержанием его на заданном уровне (при изменении давления питания).
Редуктор выпускается в четырех модификациях:
- РДФ-3-1 — третья степень очистки с манометром (основная модификация)
- РДФ-3-2 — третья степень очистки без манометра, но с заглушенным резьбовым отверстием под манометр
- РДФ-3М1 — первая степень очистки с манометром
- РДФ-3М2 — первая степень очистки без манометра, но с заглушенным резьбовым отверстием под манометр
Кроме того, редуктор может выпускаться в исполнении для тропического климата РДФ-3-1Т, РДФ-3-2Т.
технические характеристики:
| Параметры | Значение |
| Максимальный расход воздуха | 1,6 м³/ч |
| Допускаемое давление питания | 0,25...0,8 МПа (кгс/см²) |
| Пределы регулирования давления на выходе | 0,02...0,2 МПа (кгс/см²) |
| Допускаемое отклонение выходного давления при температуре окружающего воздуха (20 ± 5)°С: - при изменении входного давления воздуха 0,25...0,8 МПа (кгс/см²) - при изменении расхода воздуха 0,15...1,6 м³/ч | 0,008 МПа 0,01 МПа |
| Отклонение выходного давления при изменении температуры окружающей среды на каждые 10°С | 0,002 МПа (кгс/см²) |
| Размер твердых частиц на выходе: - для РДФ-3 - для РДФ-3М | Не более 10 мкм Не более 5 мкм |
| Габаритные размеры: - РДФ-3-1 - РДФ-3-2 - РДФ-3М1 - РДФ-3М2 | Не более 140×115×98 мм Не более 140×115×64 мм Не более 170×115×90 мм Не более 170×115×64 мм |
| Масса: - РДФ-3-1 - РДФ-3-2 - РДФ-3М1 - РДФ-3М2 | Не более 0,71 кг Не более 0,64 кг Не более 0,5 кг Не более 0,43 кг |
| Срок гарантии | 24 месяца со дня ввода в эксплуатацию |
| Загрязненность воздуха после редуктора, не ниже класса: - для РДФ-3 - для РДФ-3М | 3 1 |
