ПР3.34-М1

Устройство регулирующее пневматическое пропорционально-интегральное соотношения типа ПР3.34-М1 предназначено для стабилизации параметров технологических процессов по ПИ-закону регулирования путем поддержания одного из пневматических сигналов пропорциональным величине второго пневматического сигнала. Действие устройства основано на принципе компенсации сил.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Устройство регулирующее пневматическое пропорционально-интегральное соотношения типа ПР3.34-М1 предназначено для стабилизации параметров технологических процессов по ПИ-закону регулирования путем поддержания одного из пневматических сигналов пропорциональным величине второго пневматического сигнала. Действие устройства основано на принципе компенсации сил.

Устройство входит в систему пневматических регуляторов «Старт» и применяется в АСУТП в химической, нефтяной, нефтеперерабатывающей и других отраслях промышленности.
Устройство построено на элементах УСЭППА (универсальной системы элементов промышленной пневмоавтоматики).
Устройство состоит из элементов аналоговой техники: пятимембранного и трехмембранного элементов сравнения, повторителя-усилителя мощности, задатчика, повторителя, пневмосопротивлений регулируемых и нерегулируемых, емкости. Кроме того, в регулятор входят дискретные элементы – два выключающих реле.

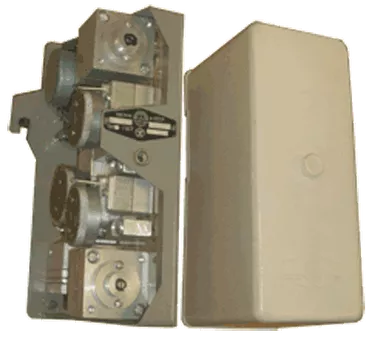

Все элементы монтируются на плате из органического стекла с помощью винтов и соединительных трубок. Связь между элементами осуществляется через отверстия в них и каналы в плате.
К штуцерам внешних пневмолиний элементы устройства подключаются трубками, причем на диске возле трубок и у соответствующих им штуцеров стоят одинаковые цифры. Плата крепится на рамке, которая монтируется на основании. Кожух, выполненный из полистирола, фиксируется винтом.

Технические характеристики:

Параметры
Значение
Предельные значения рабочего диапазона изменения регулируемой величины, задания и выходного сигнала:
- нижнее
- верхнее


20 кПа
100 кПа
Граничные значения выходного сигнала:
- нижнее
- верхнее

0...5 кПа
100...величина давления питания
Предельные значения диапазона настройки зоны пропорциональности:
- нижнее
- верхнее

2%
3000%
Предельные значения диапазона настройки времени интегрирования:
- нижнее
- верхнее

0,05 мин
100 мин
Диапазоны настройки соотношения1:1...5:1 или 1:1...10:1
Предел допустимой основной погрешности±0,5%
Давление воздуха питания140 ± 14 кПа
Протяженность линий связи300 м
Исполнения
Обыкновенное
Экспортное
Тропическое
Средняя наработка на отказ40 000 ч
Масса3,7 кг
Температура окружающего воздуха5...50°C
Относительная влажность при 35°C и более низких температурах без конденсации влагиДо 80%
Допустимая вибрацияДо 25 Гц с амплитудой до 0,1 мм
Расход воздуха6,0 л/мин
