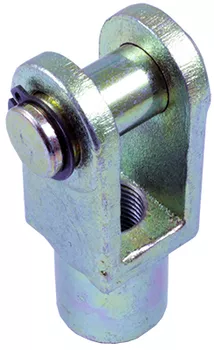

Крепежный элемент TY для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы, присоединения к штоку цилиндра исполнительного механизма системы
Технические характеристики:

Параметр	Значение
Типоразмер	32 мм	40 мм	50 мм	63 мм	80 мм	100 мм	125 мм	160 мм	200 мм
Резьба	M10×1,25	M12×1,25	M16×1,25	M16×1,25	М20×1,5	М20×1,5	М27×2	М36×2	М36×2
Для цилиндра	ПНЦ-Т

Габаритные размеры

Модель	Размеры, мм
	NA	NC	ND	NH	NJ	NK	NM	NP	NQ	PA	PB
TY-32	19	10	40	M10×1,25	12	18	10	20	52	26,2	20
TY-40	25,4	12	48	M12×1,25	20	23	12	24	62	32,8	26,5
TY-50	32	16	64	M16×1,5	22	30	16	32	83	39,3	33
TY-63	32	16	64	M16×1,5	22	30	16	32	83	39,3	33
TY-80	44,4	20	80	M20×1,5	30	39	20	40	105	53,3	45
TY-100	44,4	20	80	M20×1,5	30	39	20	40	105	53,3	45

Версия: 2014-11-20-КВА
