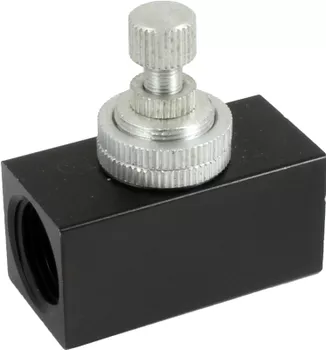

Дроссель с обратным клапаном КП-Д

Прибор для ручной регулировки давления воздуха в магистрали

Рабочее давление: 0…0,8 МПа
Максимальное давление: 1,2 МПа
Тонкость очистки воздуха не менее 25 мкм
Материал уплотнения: NBR
Рабочая температура: 0...60°C
Присоединение: G⅛"...G½"
Смазка не требуется

Конфигуратор Описание

Конфигуратор

Модификации

В данный момент модификации отсутствуют

Описание

Дроссель с обратным клапаном КП-Д (RE) предназначен для ручной регулировки давления воздуха в магистрали
Технические характеристики:

Параметр	Значение
Рабочее давление	0…0,8 МПа
Максимальное давление	1,2 МПа
Материал уплотнения	NBR
Рабочая температура	0...60°C
Уплотнение	NBR
Присоединение	G⅛"...G½"

Габаритные размеры

Модель	Проходное сечение, мм	Размеры, мм
Модель	Проходное сечение, мм	G	A	B	C	D	∅ E	F
КП-Д-18	3	G⅛"	43	19	46	50	18	M14×1
КП-Д-14	3	G¼"	43	19	46	50	18	M14×1
КП-Д-38	4	G⅜"	53	26	55	59	24	M18×1
КП-Д-12	4	G½"	53	26	55	59	24	M18×1

Версия: 2014-10-13-КВА
