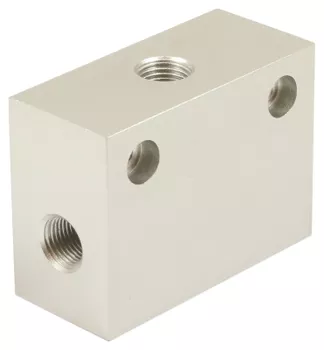

Логический клапан

Прибор для управления воздушным потоком

Рабочее давление: 0,15…1 МПа
Максимальное давление: 1,2 МПа
Тонкость очистки воздуха не менее 25 мкм
Материал уплотнения: NBR
Рабочая температура: −5...60°C
Присоединение: G⅛"...G1"
Смазка не требуется

Конфигуратор Описание

Конфигуратор

Модификации

В данный момент модификации отсутствуют

Описание

Логический клапан "или" КП-Л (ES) предназначен для управления воздушным потоком
Технические характеристики:

Параметр	Значение
Рабочее давление	0,15…1 МПа
Максимальное давление	1,2 МПа
Материал уплотнения	NBR
Рабочая температура	−5...60°C
Уплотнение	NBR
Присоединение	G⅛"...G1"

Габаритные размеры

Модель	Размеры, мм
Модель	G	A	B	∅ d	E	F	H	K
КП-Л-6	G⅛"	54	25	4,8	40	8	25	36
КП-Л-8	G¼"	54	25	4,8	40	8	25	36
КП-Л-10	G⅜"	70	34	7	50	9	31	48
КП-Л-15	G½"	70	34		50	9	31	48
КП-Л-20	G¾"	93	50		70	10	42	72
КП-Л-25	G1"	93	50		70	10	42	72

Версия: 2014-10-13-КВА
