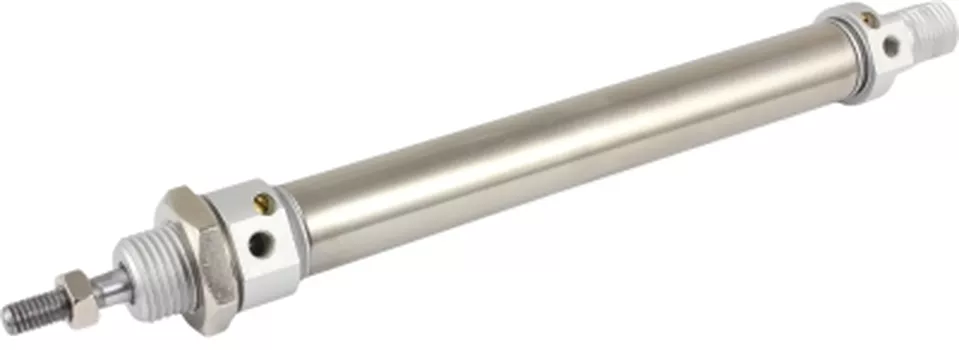

Пневмоцилиндр малогабаритный стальной ПНЦ-И (IAS) предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:

• На цилиндре установлено магнитное кольцо на поршне для бесконтактного определения его положения с помощью герконовых датчиков
• Регулируемый демпфер
• Компактные размеры


Технические характеристики:

Параметр	Значение
Тип цилиндра	Двустороннего действия
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Рабочее давление	0,1…0,9 МПа
Максимальное допустимое давление	1,35 МПа
Диаметр поршня	16 мм, 20 мм, 25 мм, 32 мм, 40 мм
Присоединение	M5, G⅛"
Скорость хода поршня	10…1000 мм/с
Длина хода штока	25…300 мм
Рабочая температура	0…80°C
Материал: – корпуса – поршня – штока – уплотнения	Сталь Анодированный алюминий Хромированная углеродистая сталь S45C NBR
Стандарт	ISO 6432, CETOP RP52P

Габаритные размеры

Диаметр, мм	Размеры, мм
	A	B	C	D	E	F	G	H	I	J	K	L
16	112	39	56	17	22	17	11	14,5	10	5	M6	М16×1,5
20	133	45	68	20	25	20	16	18	14	6	М8	М22×1,5
25	142	52	68	22	30	22	16	20	17	6	М10×1,25	М22×1,5
32	140	58	—	14	28	30	16,5	17,5	17	6	М10×1,25	М30×1,5
40	174	69	—	16	34	35	22	21	17	7	М12×1,25	М38×1,5

Диаметр, мм	Размеры, мм
	M	N	O	P	R	S	U	V	W	X	AR	AX	AY
16	12	6	12	6	13,5	4	21	6	5	M5	8	27	24
20	15	8	16	8	17	3	28,6	8	6	G⅛"	10	35	31
25	15	8	16	8	18,5	3,5	28,6	10	8	G⅛"	10	35	31
32	—	9	—	—	—	—	—	12	10	G⅛"	7	36	34,5
40	—	12	—	—	—	—	—	16	14	—	8	46	42,5

Версия: 2014-11-20-КВА
