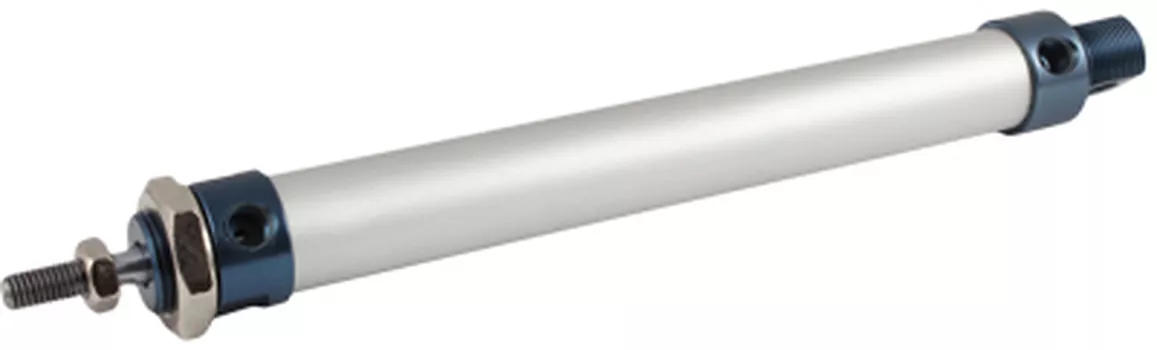

Пневмоцилиндр малогабаритный алюминиевый ПНЦ-Р (RAL) предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:

• Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков
• Регулируемый демпфер

Технические характеристики:

Параметр	Значение
Тип цилиндра	Двустороннего действия
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Рабочее давление	0,1…0,9 МПа
Максимальное допустимое давление	1,35 МПа
Диаметр поршня	16 мм, 20 мм, 25 мм, 32 мм, 40 мм
Присоединение	M5, G⅛", G¼"
Скорость хода поршня	50…800 мм/с
Длина хода штока	25…500 мм
Рабочая температура	−5…70°C
Материал: – корпуса – поршня – штока – уплотнения	Анодированный алюминий Анодированный алюминий Хромированная углеродистая сталь S45C NBR
Стандарт	ISO 6432

Габаритные размеры

Диаметр, мм	Размеры, мм
	A	A1	A2	B	C	D	D1	E	F	G	H	I	J	K
16	106	−	−	36	56	14	−	22	14	11	16	10	6	М6×1
20	131	122	110	40	70	21	12	28	12	16	20	12	6	М8×1,25
25	135	128	114	44	70	21	14	30	14	16	22	17	6	М10×1,25
32	141	128	114	44	70	27	14	30	14	16	22	17	6	М10×1,25
40	165	152	138	46	92	27	14	32	14	22	24	17	7	М12×1,25

Диаметр, мм	Размеры, мм
	L	M	O	P	R	R1	S	U	V	W	X	AR	AX	AY
16	М16×1,5	12	12	6	12,5	−	7	20	6	5	M5	6	27	24
20	М22×1,5	10	16	8	19	10	12	29	8	6	G⅛"	7	33	29
25	М22×1,5	12	16	8	19	12	12	34	10	8	G⅛"	7	33	29
32	М24×2	12	16	10	25	12	15	39,5	12	10	G⅛"	8	37	32
40	М30×2	12	20	12	25	12	15	49	16	14	G¼"	9	47	41
