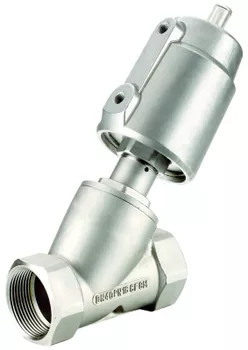

УПК22-2 представляет собой пневматический клапан с поршнем, который открывает-ся при подаче управляющего давления в первый порт клапана и закрывается при подаче управляющего давления во второй порт клапана.
Пневматический клапан УПК22-2 предназначен для управления потоком рабочей среды в трубопроводе.Особенности:

• Клапан двустороннего действия
• Пневмопривод в комплекте
• Высокая пропускная способность
• Индикатор состояния клапана
• Монтажное положение: универсальное
• Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
• Бесшумная работа
• Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь, алюминий, пластик Уплотнения: PTFE
Температура рабочей среды клапана	−10...180°C
Рабочее давление среды	0...1,6 МПа
Диаметр условного прохода	13...45 мм
Присоединение	Резьбовое G½"...G2"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,3...1 МПа
Присоединение воздуховодов	⅛"...¼"
Температура эксплуатации	−10...60°C

Модификации:

Модель	Ду, мм	Диаметр привода, мм	Kv, м³/ч	Присоединение	Управляющее давление, МПа	Вес, кг
УПК22-2-5015-S	13	50	4,2	½"	0,3	1,1
УПК22-2-5020-S	18	50	9	¾"	–	1,2
УПК22-2-5025-S	25	50	18,5	1"	–	1,6
УПК22-2-6332-S	31	63	36,5	1¼"	0,4	3,1
УПК22-2-6340-S	35	63	42	1½"	–	3,2
УПК22-2-8050-S	45	80	54,6	2"	0,4	5

Габаритные размеры

Модель	Диаметр привода, мм	G1	G2	A, мм	B, мм	D, мм	H, мм	L, мм
УПК22-2-5015-S	50	G½"	G⅛"	140	60,5	27	150	68,5
УПК22-1-5020-S	50	G¾"	G⅛"	143	60,5	32	155	75
УПК22-2-5025-S	50	G1"	G⅛"	163,5	60,5	39	176	90
УПК22-2-6332-S	63	G1¼"	G⅛"	190,5	77	50	207,5	117
УПК22-2-6340-S	63	G1½"	G⅛"	190,5	77	55	207,5	117
УПК22-2-8050-S	80	G2"	G¼"	233	98	70	253	145

Версия: 2016-10-05-КВА
