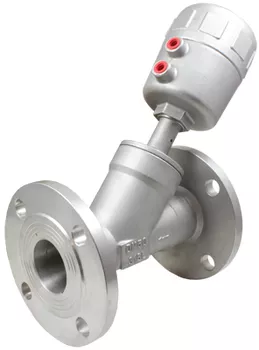

Клапан одностороннего действия (нормально закрытый) УПК22Ф-1 для управления потоком рабочей среды в трубопроводе
Особенности:

• Высокая пропускная способность
• Индикатор состояния клапана
• Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
• Бесшумная работа
• Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь, алюминий, пластик Уплотнения: PTFE
Температура рабочей среды клапана	−10...250°С
Рабочее давление среды	0...1,6 МПа
Диаметр условного прохода	32...65 мм
Присоединение	Фланцевое F1¼"...F2½"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,3...1 МПа
Присоединение воздуховодов	G¼"
Температура эксплуатации	−10...60°C

Модификации:

Модель	Ду, мм	Диаметр привода, мм	Kv, м³/ч	Присоединение	Присоединение воздуховодов	Вес, кг
УПК22Ф-1-6332-S	32	63	27,5	F1¼"	G¼"	4,84
УПК22Ф-1-6340-S	40	63	42	F1½"	G¼"	5,34
УПК22Ф-1-8050-S	50	80	55	F2"	G¼"	7,86
УПК22Ф-1-10065-S	65	100	90	F2½"	G¼"	10,6

Габаритные размеры

Модель	Диаметр привода, мм	G	F	Размеры, мм					L
				A	B	D	d	H
УПК22Ф-1-6332-S	63	¼"	1¼"	230	77	65	18	265	151
УПК22Ф-1-6340-S	63	¼"	1½"	245	77	70	18	295	179
УПК22Ф-1-8050-S	80	¼"	2"	275	96	77	18	310	196
УПК22Ф-1-10065-S	100	¼"	2½"	295	97	88	18	345	228

Версия: 2016-05-11-КВА
