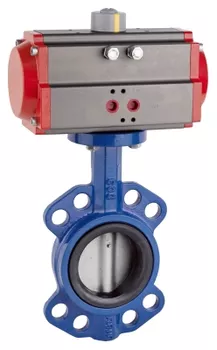

Кран-«бабочка» с пневмоприводом КПР-Б7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

• Стандарт присоединения крана к приводу – ISO 5211
• Два исполнения привода
• Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
• Угол полного поворота: 90°
• Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
• Возможность установки на привод блока индикации положения БИП
• Бесшумная работа
• Долгий срок службы


Технические характеристики:

Параметр	Значение
Рабочая среда	вода, горячая вода, воздух, инертные газы, природный газ, масла (только для нержавеющей стали с PTFE) (крана), Сухой воздух/воздух с примесью масла, инертные газы, не агрессивные к материалам привода (привода)
Материал корпуса и уплотнения крана	Чугун с EPDM или нержавеющая сталь с PTFE
Материал корпуса и уплотнения привода	Алюминиевый сплав и NBR
Температура рабочей среды крана	−35...125°С (чугун с EPDM), −25...150°С (нержавеющая сталь с PTFE)
Температура рабочей среды привода	−20...80°С
Рабочее давление	0,0...1,6 МПа (крана), 0,3...0,8 МПа (привода)
Диаметр условного прохода	50...1000 мм
Присоединение крана	«Сэндвич»
Присоединение воздуховодов	¼", ⅜", ½"
Модель пневмопривода	ППР

Модификации:

Модель	Ду, мм	Присоединение		Pmin, МПа	Pmax, МПа	Модель пневмопривода*	Вес**, кг
		крана	воздуховодов				чугун	нерж.
КПР-Б7-50	50	«сэндвич»	¼"	0,0	1,6	ППР2-063	2,3	2,5
КПР-Б7-65	65					ППР2-075	3	н/д
КПР-Б7-80	80					ППР2-083	3	3
КПР-Б7-100	100					ППР2-092	4,4	4,7
КПР-Б7-125	125					ППР2-105	н/д	6,1
КПР-Б7-150	150					ППР2-125	7,3	7,8
КПР-Б7-200	200					ППР2-125	н/д	12,2
КПР-Б7-250	250					ППР2-140	н/д	18,8
КПР-Б7-300	300					ППР2-160	н/д	28,7
КПР-Б7-350	350					ППР2-160	н/д	41,3
КПР-Б7-400	400					ППР2-190	н/д	61
КПР-Б7-450	450					ППР2-210	н/д	79
КПР-Б7-500	500		⅜"			ППР2-240	н/д	128
КПР-Б7-600	600		½"			ППР2-270	н/д	188

* В таблице приводятся данные для шаровых кранов с пневмоприводом ППР2.
** Вес крана-«бабочки» без привода.

Габаритные и посадочные размеры

Модель	Размеры
	Ду (D), мм	A, мм	D, мм	D1, мм	H, мм	L, мм	n-∅ d	H×H	E, мм	K, мм	n-∅ d2
КПР-Б7-50	50	181	125	52,9	80	42	4-18	11×11	70	90	4-10
КПР-Б7-65	65	223	145	64,5	89	44,7	4-18
КПР-Б7-80	80	212	160	78,8	95	45,2	8-18
КПР-Б7-100	100	258	180	104	114	52,1	8-18
КПР-Б7-125	125	287	210	123,3	127	54,4	8-18	14×14
КПР-Б7-150	150	342,5	240	155,6	139	55,8	8-22
КПР-Б7-200	200	342,5	295	202,5	175	60,6	8-22	17×17	102	125	4-12
КПР-Б7-250	250	412	350	250,5	203	65,5	12-22	22×22
КПР-Б7-300	300	490	400	301,6	242	76,9	12-22
КПР-Б7-350	350	490	460	333,3	267	76,5	16-22
КПР-Б7-400	400	544	515	389,6	309	85,7	16-26	27×27	140	175	4-18
КПР-Б7-450	450	580	565	440,5	328	105,6	20-26
КПР-Б7-500	500	622	620	491,5	361	130,3	20-26	36×36
КПР-Б7-600	600	766	725	592,5	459	151,4	20-30	С16×63	165	210	4-22

Версия: 2016-08-23-КВА
