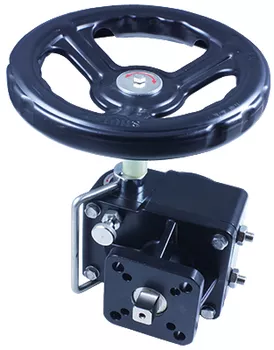

Ручной дублер для шаровых кранов с пневмоприводом ППР РПДП

Ручной дублер для шаровых кранов с пневмоприводом ППР

Угол поворота колеса: 90° ± 5°
Диаметр колеса: 180...500 мм
Посадочное отверстие крана: 14×14 мм, 17×17 мм, 22×22 мм, 27×27 мм, 36×36 мм, 46×46 мм
Передаточное соотношение: 26:1, 28:1, 38:1, 54:1, 78:1
Крутящий момент на колесе: 60...200 Н·м
Крутящий момент на валу: 150...3500 Н·м

Конфигуратор

Модификации

В данный момент модификации отсутствуют

Описание

Ручной дублер РПДП используется, когда по характеру технологического процесса, чтобы сохранить его непрерывность, необходимо ручное вмешательство. Ручной дублер арматуры необходим, чтобы осуществлять ручное механическое управление затвором регулирующего органа, когда произошло аварийное отключение сжатого воздуха.

Используется для комплектации пневмопривода шарового крана (или крана-"бабочки").
Особенности:

Устанавливается между пневмоприводом и шаровым краном (или краном-«бабочкой»)
Оборудован фиксирующей скобой с механическим блокиратором
Долгий срок службы

Технические характеристики:

Модель ручного привода-дублера	Модель пневмопривода	Посадочное отверстие крана, мм	Передаточное соотношение	Диаметр колеса, мм	Крутящий момент на колесе, Н∙м	Крутящий момент на валу, Н∙м	Модель пневмопривода	Модель ручного привода-дублера
РПДП-1	ППР2-052	14×14	26:1	180	60	150	ППР1-052	РПДП-1
РПДП-1	ППР2-063	14×14	26:1	180	60	150	ППР1-063	РПДП-1
РПДП-1	ППР2-075	14×14	26:1	180	60	150	ППР1-075	РПДП-1
РПДП-2	ППР2-083	17×17	28:1	200	60	300	ППР1-083	РПДП-2
РПДП-2	ППР2-092	17×17	28:1	200	60	300	ППР1-092	РПДП-2
РПДП-3	ППР2-105	22×22	38:1	280	60	600	ППР1-105	РПДП-3
РПДП-3	ППР2-125	22×22	38:1	280	60	600	ППР1-125	РПДП-3
РПДП-4	ППР2-140	27×27	54:1	320	90	1000	ППР1-140	РПДП-4
РПДП-4	ППР2-160	27×27	54:1	320	90	1000	ППР1-160	РПДП-4
РПДП-5	ППР2-190	36×36	80:1	400	120	2000	ППР1-190	РПДП-5
РПДП-5	ППР2-210	36×36	80:1	400	140	2000	ППР1-210	РПДП-5
РПДП-6	ППР2-240	46×46	78:1	500	140	3500	ППР1-240	РПДП-6
РПДП-6	ППР2-270	46×46	78:1	500	140	3500	ППР1-270	РПДП-6
РПДП-6	ППР2-300	46×46	78:1	500	200	3500	ППР1-300	РПДП-6
РПДП-6	ППР2-350	46×46	78:1	500	200	3500	ППР1-350	РПДП-6

Габаритные размеры

Размер, мм	Модель ручного привода-дублера
Размер, мм	РПДП-1	РПДП-2	РПДП-3	РПДП-4	РПДП-5	РПДП-6
A	F07	F10	F12	F14	F14	F16
B	14×14	17×17	22×22	27×27	36×36	46×46
C	F05	F07	F07/F10	F10/F12	F14	F16
D	57	70	89	108
E	20	22	22	30	43	48
F	121	133	149,9	194,5	208	233
G	22	22	28	32	45	50
H	14×14	17×17	22×22	27×27	36×36	46×46
N	115	135	166	202	256	298
J	F07	F10	F12	F14	F14	F16
L	180	220	257	330	397	468
M	71	92,3	113	147,8	165	207
K	F05	F07	F10	F10/F12	F14	–
∅ колеса	180	200	280	320	400	500
Вес, кг	3	4,5	7	13,7	33	45

Версия: 2016-08-07-КВА
