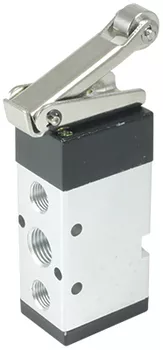

Пневмовыключатель конечный ПР522-К2 (M522-S2) предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Технические характеристики:

Параметр	Значение
Тип распределителя	5/2 (5-линейная, 2-позиционная)
Рабочая среда	Воздух (тонкость очистки 25 мкм)
Присоединение рабочих портов	G¼"
Присоединение портов выхлопа	G⅛"
Рабочее давление	0…0,8 МПа
Рабочая температура	−5…80°C

Пневматическая схема

Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник под действием пружины возвращается в исходное положение.

Габаритные размеры
