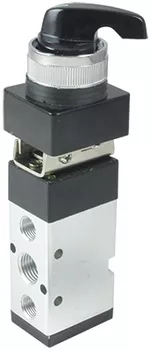

Пневмопереключатель ПР522-К6

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
  • Тип: 5/2 (5-линейная, 2-позиционная)
  • Рабочая среда: воздух (тонкость очистки 25 мкм)
  • Присоединение: G¼" (рабочие порты), G⅛" (порты выхлопа)
  • Рабочее давление: 0…0,8 МПа
  • Рабочая температура: −5…80°C

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Пневмопереключатель ПР522-К6 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Технические характеристики:
ПараметрЗначение
Тип распределителя
5/2 (5-линейная, 2-позиционная)
Рабочая средаВоздух (тонкость очистки 25 мкм)
Присоединение рабочих портовG¼"
Присоединение портов выхлопаG⅛"
Рабочее давление0…0,8 МПа
Рабочая температура−5…80°C

Пневматическая схема
Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник под действием пружины возвращается в исходное положение.
Управление пневмопереключателем ПР522-К6 осуществляется за счет поворота переключателя в рабочее положение и обратно.
