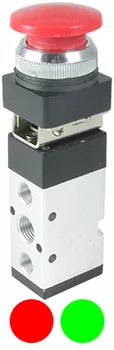

Пневмокнопка грибовидная ПР522-К3 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Особенности:

• Модель ПР522-К3 без фиксации, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины
• Модель ПР522-К3.Ф - с фиксацией, т.е. возврат в исходное положение производится вручную при нажатии на кнопку


Технические характеристики:

Параметр	Значение
Тип распределителя	5/2 (5-линейная, 2-позиционная)
Рабочая среда	Воздух (тонкость очистки 25 мкм)
Присоединение рабочих портов	G¼"
Присоединение портов выхлопа	G⅛"
Рабочее давление	0…0,8 МПа
Рабочая температура	−5…80°C
Цвет	Красный или зеленый

Пневматическая схема

Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник под действием пружины возвращается в исходное положение.
Модель ПР522-К3 без фиксации, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
Модель ПР522-К3.Ф - с фиксацией, т.е. возврат в исходное положение производится вручную при нажатии на кнопку.

Габаритные размеры

Версия: 2015-10-01-КВА
