Пневмокнопка ПР322-К4

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
  • Тип: 3/2 (3-линейная, 2-позиционная)
  • Рабочая среда: воздух (тонкость очистки 25 мкм)
  • Присоединение: G¼"
  • Рабочее давление: 0…0,8 МПа
  • Рабочая температура: −5…80°C
  • Цвет: красный или зеленый

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание

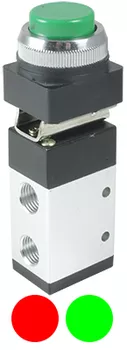

Пневмокнопка ПР322-К4 (M322-S4) предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Технические характеристики:
ПараметрЗначение
Тип распределителя
3/2 (3-линейная, 2-позиционная)
Рабочая средаВоздух (тонкость очистки 25 мкм)
ПрисоединениеG¼"
Рабочее давление0…0,8 МПа
Рабочая температура−5…80°C
Цвет
Красный или зеленый

Пневматическая схема
Описание работы:Для управления пневмоцилиндрами одностороннего действия используются пневмокнопки ПР322, имеющие возможность коммутировать линии питания, потребителя и выхлопа. Такие пневмокнопки обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на кнопку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии питания золотник под действием пружины возвращается в исходное положение.
