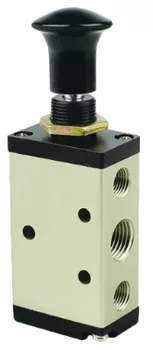

Клапан-переключатель с ручным управлением ПР522-К7

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
  • Тип: 5/2 (5-линейные, 2-позиционные)
  • Рабочая среда: воздух (тонкость очистки 25 мкм)
  • Присоединение: G¼", G⅜", G½"
  • Рабочее давление: 0…0,8 МПа
  • Рабочая температура: 0…60°C
  • Кнопка "грибок"

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Клапан-переключатель с ручным управлением ПР-522-К7 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Технические характеристики:
ПараметрЗначение
Тип распределителя
5/2 (5-линейные, 2-позиционные)
Рабочая средаВоздух (тонкость очистки 25 мкм)
ПрисоединениеG⅛", G¼", G⅜", G½"
Рабочее давление0…0,8 МПа
Рабочая температура0…60°C

Модификации:
Модель
Тип распределителяПрисоединение рабочего порта
Присоединение портов выхлопа
ПР-522-К7 (4R210-08)
5/2 (5-линейные, 2-позиционные)G¼"G⅛"
ПР-522-К7 (4R310-10)G⅜"G¼"
ПР-522-К7 (4R410-15)G½"G½"

Пневматическая схема

P – порт питания
А – рабочий порт
B – рабочий порт
R – порт выхлопа
S – порт выхлопа

Версия: 2015-10-01-КВА
