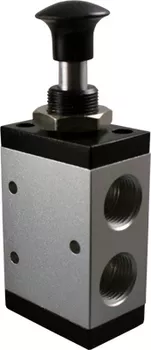

Клапан-переключатель с ручным управлением ПР322-К7

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
  • Тип: 3/2 (3-линейные, 2-позиционные)
  • Рабочая среда: воздух (тонкость очистки 25 мкм)
  • Присоединение: G¼", G⅜", G½"
  • Рабочее давление: 0…0,8 МПа
  • Рабочая температура: 0…60°C
  • Кнопка "грибок"

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Клапан-переключатель с ручным управлением ПР-322-К7 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Технические характеристики:
ПараметрЗначение
Тип распределителя
3/2 (3-линейные, 2-позиционные)
Рабочая средаВоздух (тонкость очистки 25 мкм)
ПрисоединениеG¼", G⅜", G½"
Рабочее давление0…0,8 МПа
Рабочая температура0…60°C

Модификации:
Модель
Тип распределителяПрисоединение
ПР-322-К7 (3R210-08)
3/2 (3-линейные, 2-позиционные)G¼"
ПР-322-К7 (3R310-10)
G⅜"
ПР-322-К7 (3R410-15)
G½"

Пневматическая схема

P – порт питания
А – рабочий порт
R – порт выхлопа

Версия: 2015-10-01-КВА
