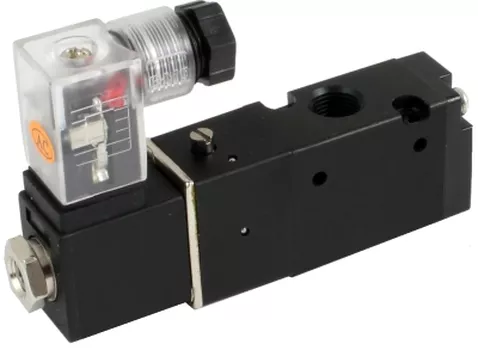

Электромагнитный пневмораспределитель РЭПВ-32

Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
  • Тип распределителя: 3/2, нормально закрытый
  • Проходное сечение: ⅛", ¼", ⅜", ½"
  • Пропускная способность: 850...1500 л/мин
  • Рабочее давление: 0,15…0,8 МПа
  • Рабочая температура: −5…60°C
  • Присоединение: G⅛", G¼", G⅜", G½"
  • Напряжение питания: ~220 В, =24 В, =12 В
  • Материал корпуса распределителя: анодированный алюминий
  • Материал уплотнения: NBR
  • Защита: IP65

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Электромагнитный пневмораспределитель cерии РЭПВ-32 (V32) 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Особенности:
  • Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
Технические характеристики:
ПараметрЗначение
Тип распределителя3/2, нормально закрытый
Рабочая среда
Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение⅛"
¼"⅜"½"
ПрисоединениеG⅛"
G¼"G⅜"G½"
Пропускная способность (при давлении 0,6 МПа)
850 л/мин
1500 л/мин
Рабочее давление0,15…0,8 МПа
Максимальное давление
1,2 МПа
Питание
~220 В, =24 В, =12 В
Допуск по напряжению
±10%
Мощность катушки
5 Вт
Температура эксплуатации−5…60°C
Степень защиты
IP65
Класс изоляции соленоида
Класс F
Максимальная частота срабатывания5 Гц
Наработка до отказа
12 000 000 циклов
Материал корпуса распределителя
Анодированный алюминий
Материал уплотненияNBR

Модель
ПрисоединениеПневматическая схема
Нормально закрытые с одной катушкой управления
РЭПВ-3211-18
G⅛"

P – порт питания
А – рабочий порт
R – порт выхлопа
РЭПВ-3221-14G¼"
РЭПВ-3231-38G⅜"
РЭПВ-3241-12G½"
Описание прибора:Для управления пневмоцилиндрами одностороннего действия используется пневмораспределитель РЭПВ-32, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой распределитель обозначается как 3/2 (3-линейный, 2-позиционный). Это означает, что он имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При подаче питания на катушку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии питания золотник возвращается в исходное положение.

Габаритные размеры
Модификация
G
A
B
C
D1
D2
H1
H2
H3
РЭПВ-3211-18⅛"86
18
27
3,3
3,1
21,5
15,5
16
РЭПВ-3221-14¼"109
22
35
3,3
4,3
26,5
16,3
22,5
РЭПВ-3231-38⅜"120
27
40
4,3
4,3
32,5
20
25
РЭПВ-3241-12½"141
34
50
4,3
4,3
42,5
24,5
36
Модификация
J1
J2
K1
K2
L
M
N
P1
P2
Q
S
РЭПВ-3211-181
2
13
19
13
54
32,5
12
21
2,5
7,5
РЭПВ-3221-141,5
0
12,5
30
17
67,5
40,5
15
25
3
8,2
РЭПВ-3231-382
2
15
35
20
70
40,5
17,5
30
2,4
10,5
РЭПВ-3241-122
0
18,5
48
27
75
40,5
18,5
48
4
13,5

Версия: 2015-04-06-КВА
