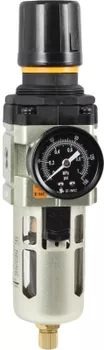

Фильтр регулятор ФР-Х000
Прибор для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания давления на заданном уровне в пневматических системах
- Рабочая среда: сжатый воздух
- Рабочее давление: 0...1 МПа
- Максимальное давление: 1,5 МПа
- Диапазон регулировки: 0,05...0,85 МПа
- Тонкость очистки: 5 мкм или 25 мкм
- Присоединение: G¼"...G1"
- Присоединение манометра: G⅛"...G¼"
- Расход воздуха: 550...5500 л/мин
- Рабочая температура: 5...60°С
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Фильтр-влагоотделитель с регулятором давления ФР-Х000 (EW) предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания давления на заданном уровне в пневматических системах
Особенности:- Регулятор давления и фильтр-влагоотделитель в одном корпусе
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
- Рукоятка легко фиксируется в нужном положении путем нажатия
- Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
- Материал корпуса: алюминиевый сплав
- Материал прозрачного стакана: поликарбонат (в моделях начиная с ФР-3000 стакан защищен металлическим кожухом)
| Параметр | Значение |
| Рабочая среда | Сжатый воздух |
| Рабочее давление | 0...1 МПа |
| Максимальное давление | 1,5 МПа |
| Диапазон регулировки | 0,05...0,85 МПа |
| Тонкость очистки | 5 мкм или 25 мкм |
| Присоединение | G¼"...G1" |
| Присоединение манометра | G⅛"...G¼" |
| Расход воздуха | 550...5500 л/мин |
| Рабочая температура | 5...60°С |
Модификации:
| Модель | Расход воздуха, л/мин | Присоединение | Присоединение манометра | Вес, кг |
| ФР-2000-14 | 550 | G¼" | G⅛" | 0,36 |
| ФР-3000-14 | 2000 | G¼" | G⅛" | 0,56 |
| ФР-3000-38 | 2000 | G⅜" | G⅛" | 0,56 |
| ФР-4000-12 | 4000 | G½" | G¼" | 1,15 |
| ФР-4000-34 | 4500 | G¾" | G¼" | 1,21 |
| ФР-5000-34 | 5500 | G¾" | G¼" | 1,7 |
| ФР-5000-1 | 5500 | G1" | G¼" | 1,7 |
| Габаритные размеры |
 |
| ФР-2000 |
 |
| ФР-3000, ФР-4000, ФР-5000 |
| Модель | Размеры, мм | |||||||||||||
| A | B | C | D | E | F | G | H | J | K | L | M | N* | P | |
| ФР-2000 | 40 | 164,5 | 78 | 40 | 56,8 | 30 | 34 | 43,5 | 5,4 | 15,4 | 55 | 2,3 | 33,5 | 40 |
| ФР-3000 | 53 | 211 | 92,5 | 53 | 60,8 | 39 | 40 | 46 | 6,5 | 8 | 53 | 2,3 | 42,5 | 56 |
| ФР-4000-12 | 70 | 262 | 112 | 70 | 70,5 | 49,2 | 54 | 53,5 | 8,5 | 10,5 | 70 | 2,3 | 52,5 | 73 |
| ФР-4000-34 | 75 | 267 | 114 | 70 | 70,5 | 49,2 | 54 | 55,5 | 8,5 | 10,5 | 70 | 2,3 | 52,5 | 73 |
| ФР-5000 | 90 | 338 | 116 | 90 | 75,5 | 49,2 | 54 | 62 | 8,5 | 10,5 | 70 | 2,3 | 52,5 | 90 |
Версия: 2015-06-23-КВА
