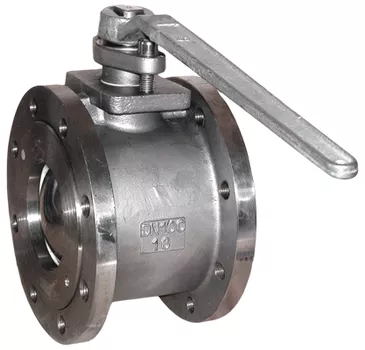

Кран шаровой фланцевый с ручным управлением AR-G100-IA полнопроходной Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, пар, воздух, масла, инертные газы, бензин, мазут, слабые кислоты, спирт
Температура рабочей среды	−25...300°С
Материалы	Корпус: нержавеющая сталь Уплотнения: PTFE, PPL
Рабочее давление	0...2,5 MПa
Max давление	До 6,4 МПа

Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение
AR-G100-IA-15	15	6	F½"
AR-G100-IA-20	20	14	F¾"
AR-G100-IA-25	25	26	F1"
AR-G100-IA-32	32	43	F1¼"
AR-G100-IA-40	40	64	F1½"
AR-G100-IA-50	50	100	F2"
AR-G100-IA-65	65	160	F2½"
AR-G100-IA-80	80	280	F3"
AR-G100-IA-100	100	450	F4"

Габаритные размеры

Модель	Присоединение	L	D	D1	D2	b	n-∅ d	H	K	Вес, кг
AR-G100-IA-15	F½"	108	95	70	52	12	4-⌀ 15	59	130	–
AR-G100-IA-20	F¾"	117	100	75	58	14	4-⌀ 15	62	130	–
AR-G100-IA-25	F1"	127	125	90	70	14	4-⌀ 19	75	130	1,83
AR-G100-IA-32	F1¼"	–	–	–	–	–	–	–	–	–
AR-G100-IA-40	F1½"	165	140	105	85	16	4-⌀ 19	95	230	–
AR-G100-IA-50	F2"	178	155	120	100	16	4-⌀ 19	107	230	4,5
AR-G100-IA-65	F2½"	190	175	140	120	18	4-⌀ 19	142	400	–
AR-G100-IA-80	F3"	203	185	150	130	18	8-⌀ 19	152	400	–
AR-G100-IA-100	F4"	229	210	175	155	18	8-⌀ 19	178	700	14,1

Версия: 2013-08-29-ППО
