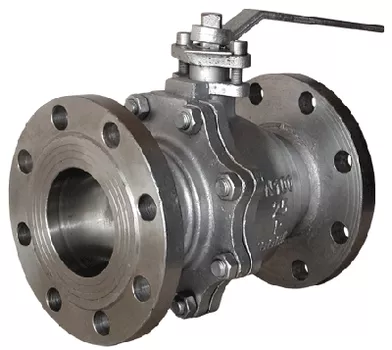

Кран шаровой фланцевый с ручным управлением AR-G100-IB

Кран шаровой фланцевый с ручным управлением для управления потоком рабочей среды в трубопроводе
  • Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, вакуум, масла, бензин, мазут, слабые кислоты, спирт
  • Температура рабочей среды: −29…180°С
  • Рабочее давление: 0...2,5 МПа
  • Диаметр условного прохода: 15...200 мм
  • Материал корпуса: нержавеющая сталь
  • Материал уплотнения: PTFЕ
  • Присоединение: фланцевое F½"...F8"

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Кран шаровой фланцевый с ручным управлением AR-G100-IB предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
  • Полнопроходной с ручным управлением
Технические характеристики:
Параметр
Значение
Рабочая средаПар, вода, горячая вода, воздух, инертные газы, вакуум, масла, бензин, мазут, слабые кислоты, спирт
МатериалКорпуса: нержавеющая сталь
Уплотнения: PTFЕ
Температура рабочей среды−29...180°С
Рабочее давление0...2,5 МПа
Максимальное давление
до 6,4 МПа
Диаметр условного прохода15...200 мм
ПрисоединениеФланцевое F½"...F8"

Модификации:
МодельДу, ммKv, м³/ч
ПрисоединениеPmin , МПаPmax , МПа
AR-G100-IB-15
15
6
F½"
0
2,5
AR-G100-IB-20
20
14
F¾"
AR-G100-IB-25
25
26
F1"
AR-G100-IB-32
32
43
F1¼"
AR-G100-IB-40
40
64
F1½"
AR-G100-IB-50
50
100
F2"
AR-G100-IB-65
65
160
F2½"
AR-G100-IB-80
80
280
F3"
AR-G100-IB-100
100
450
F4"
AR-G100-IB-125
125
690
F5"
AR-G100-IB-150
150
1100
F6"
AR-G100-IB-200
200
1500
F8"

Габаритные размеры
Модель
Размеры, мм
G
L
D
D1
D2
bn-∅ d
H
K
AR-G100-IB-15
½"
139
95
65
45
16
4-∅ 14
103
130
AR-G100-IB-20
¾"
140
105
75
55
16
4-∅ 14
112
160
AR-G100-IB-25
1"
150
115
85
65
13
4-∅ 14
123
130
AR-G100-IB-32
1¼"
180
135
100
78
18
4-∅ 18
150
230
AR-G100-IB-40
1½"
200
145
110
85
18
4-∅ 18
158
230
AR-G100-IB-50
2"
195
160
125
100
16
4-∅ 18
130
190
AR-G100-IB-65
2½"
250
160
145
120
22
8-∅ 18
197
350
AR-G100-IB-80
3"
280
185
160
135
22
8-∅ 18
222
450
AR-G100-IB-100
4"
280
230
190
160
22
8-∅ 23
210
290
AR-G100-IB-125
5"
400
270
220
188
28
8-∅ 23
275
600
AR-G100-IB-150
6"
400
300
250
218
30
8-∅ 25
285
800
AR-G100-IB-200
8"550
375
320
282
38
8-∅ 30
340
1200

Версия: 2014-10-03-КВА
