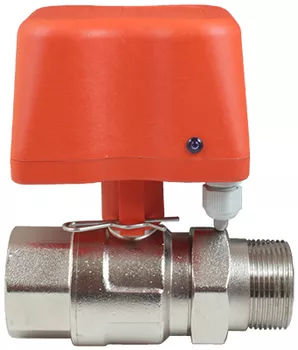

Кран шаровой регулирующий однонаправленный с электроприводом AR-GH100-6M предназначен для управления потоком рабочей среды в трубопроводе
Особенности:- Возможность применения для систем управления кондиционированием
- Вращение шара в одном направлении
- Светодиодная индикация полностью открытого состояния
- Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода
- Легко заменяемый привод
- Высокая степень защиты: IP65
- Низкий уровень шума: менее 45 дБ
Технические характеристики:Параметр
| Значение
|
Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
Материал | Корпуса: никелированная латунь Уплотнения: PTFЕ |
Температура рабочей среды | −10…125°С
|
Рабочее давление | 0...1 МПа |
Диаметр условного прохода | 20...32 мм |
Присоединение | Резьбовое G¾"...G1¼" |
Модель электропривода | GH100-10MNm, IP65
|
Питание | ~220 В
|
Мощность
| 9 ВА
|
Время срабатывания
| 60…66 с
|
Угол полного поворота
| 360° (однонаправленный)
|
Крутящий момент
| 10 Н∙м
|
Модификации:Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода | Вес, кг
|
AR-GH100-6M-20
| 20
| 36
| G¾"
| 0
| 1
| GH100-10MNm
| 0,96
|
AR-GH100-6M-25 | 25
| 70
| G1"
| 1,22
|
AR-GH100-6M-32 | 32
| 112
| G1¼"
| 1,57
|
Габаритные размеры
|
|
Размер, мм
| AR-GH100-6M-20 | AR-GH100-6M-25 | AR-GH100-6M-32 |
H
| 41
| 52
| 58
|
F
| 20
| 25
| 32
|
G1
| ¾"
| 1"
| 1¼"
|
G2
| 1"
| 1¼" | 1½" |
L
| 92
| 108
| 128
|
Версия: 2016-08-07-КВА
