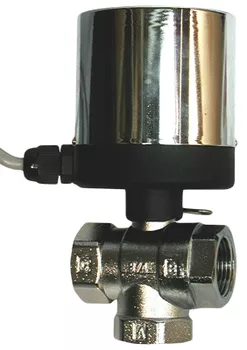

Кран шаровой смесительный неполнопроходной с электроприводом AR-GH100-2

Кран шаровой трехходовой смесительный неполнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе
  • Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт
  • Температура рабочей среды: −10…125°С
  • Рабочее давление: 0...1 МПа
  • Диаметр условного прохода: 12...23 мм
  • Материал корпуса: хромированная латунь
  • Материал уплотнения: PTFЕ
  • Присоединение: резьбовое Rc½"...Rc1"

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Кран шаровой трехходовой смесительный неполнопроходной с электроприводом AR-GH100-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
  • Плавная бесступенчатая регулировка
  • Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода
  • Легко заменяемый привод
  • Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
  • Двухслойное кольцевое уплотнение
  • Низкий уровень шума: менее 45 дБ
Технические характеристики:
Параметр
Значение
Рабочая средаВода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт
МатериалКорпусаХромированная латунь
УплотненияPTFЕ
Температура рабочей среды−10…125°С
Рабочее давление0...1 МПа
Диаметр условного прохода12...23 мм
ПрисоединениеРезьбовое Rc½"...Rc1"
Модель электроприводаGH100-8Nm, IP65
Питание~220 В, ~110 В, =24 В
Мощность
14 ВА, 7 ВА, 3 Вт
Время полного поворота
для ~220 В, ~110 В7…9 с или 45…48 с

для =24 В17…19 с
Угол полного поворота
90° (вращение в обоих направлениях)
Крутящий момент
8 Н∙м

Модификации:
МодельДу, ммKv, м³/ч
ПрисоединениеPmin , МПаPmax , МПаМодель электроприводаВес, кг
AR-GH100-2-15
12
15
Rc½"
0
1
GH100-8Nm
0,8
AR-GH100-2-20
16
36
Rc¾"
0,9
AR-GH100-2-25
23
70
Rc1"
1,15

Габаритные размеры
Размер, мм
AR-GH100-2-15
AR-GH100-2-20AR-GH100-2-25
H
59
65
78
F
12
16
23
G
Rc½"
Rc¾"
Rc1"
L
55
65
75

Версия: 2015-08-06-КВА
