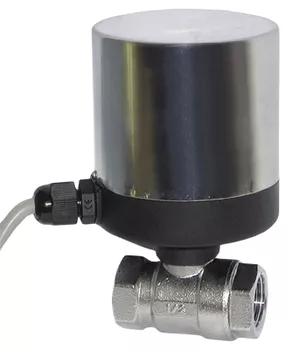

Кран шаровой регулирующий неполнопроходной с электроприводом AR-GH100-1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

• Плавная бесступенчатая регулировка
• Защита привода от перегрузок: автоматическое отключение привода при засорении крана и перегреве привода
• Легко заменяемый привод
• Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
• Двухслойное кольцевое уплотнение
• Низкий уровень шума: менее 45 дБ


Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт
Материал	Корпуса	Нержавеющая сталь (AR-GH100-1-20) Хромированная латунь (AR-GH100-1-15, AR-GH100-1-25)
	Уплотнения	PTFЕ
Температура рабочей среды		−10…125°С
Рабочее давление		0...1 МПа
Диаметр условного прохода		12...23 мм
Присоединение		Резьбовое Rc½"...Rc1"
Модель электропривода		GH100-8Nm, IP65
Питание		~220 В, ~110 В, =24 В
Мощность		14 ВА, 3 Вт
Время полного поворота	для ~220 В, ~110 В	7…9 с или 45…48 с
	для =24 В	17…19 с
Угол полного поворота		90° (вращение в обоих направлениях)
Крутящий момент		8 Н∙м

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Модель электропривода	Вес, кг
AR-GH100-1-15	12	15	Rc½"	0	1	GH100-8Nm	0,69
AR-GH100-1-20	16	36	Rc¾"				0,84
AR-GH100-1-25	23	70	Rc1"				1,06

Габаритные размеры

Размер, мм	AR-GH100-1-15	AR-GH100-1-20	AR-GH100-1-25
H	26	33	40
F	12	16	23
G	Rc½"	Rc¾"	Rc1"
L	55	65	77

Версия: 2016-08-07-КВА
