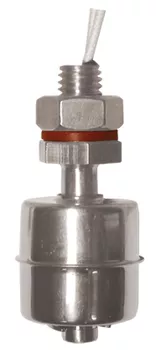

Поплавковый датчик уровня ПДУ-Н101

Прибор для контроля уровня жидкостей в резервуарах
  • Количество уровней: 1
  • Длина погружной части: 45 мм, 100 мм, 200 мм
  • Диаметр поплавка: 28 мм
  • Максимально коммутируемая мощность: 50 Вт
  • Максимально коммутируемый ток: ≅0,5 А (при ≅24 В)
  • Максимально коммутируемое напряжение: ≅220 В
  • Максимальное рабочее давление: 1 МПа
  • Рабочая температура: −30...110°С
  • Присоединение: M10
  • Длина проводов: 350 мм
  • Рабочее положение: вертикальное
  • Крепление: вертикальное
  • Материал корпуса: нержавеющая сталь

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Поплавковые датчики уровня серии ПДУ­-Н предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленно­сти, строительства, производства.Особенности:
  • Контакт геркона может быть замыкающим или размыкающим в зависимо­сти от способа установки поплавка на штоке
  • Устойчивость к пене и пузырькам в жидкости
  • Широкий температурный диапазон
  • Устойчивость к агрессивным средам
  • Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Технические характеристики:
ПараметрПДУ-Н101-45
ПДУ-Н101-100
ПДУ-Н101-200
Рабочее положениеВертикальное
КреплениеВертикальное
Количество уровней
1
Материал корпуса
Нержавеющая сталь
Температура рабочей среды
−30...110°С
Максимальное рабочее давление
1 МПа
Максимальная коммутируемая мощность
50 Вт
Максимальный коммутируемый ток
≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение
≅220 В
Схема подключения
2­-проводная
Длина проводов
350 мм
ПрисоединениеМ10
Размеры поплавка
∅ 28×26 мм
Размеры погружной части
45×28 мм
100×28 мм
200×28 мм
Габаритные размеры
∅ 28×61 мм
∅ 28×115 мм
∅ 28×214 мм
Вес
40 г
50 г
64 г

Габаритные размеры
Размеры, ммН101-45Н101-100
H101-200
L
61
115
214
I
45
98
200
H
37
89
191

Версия: 2016-03-17-КВА
