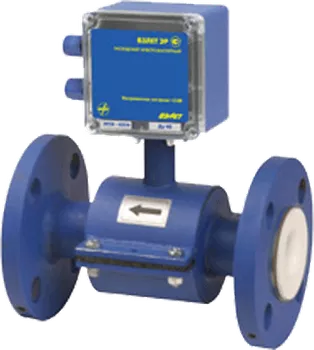

Расходомер электромагнитный ЭРСВ-4х0Ф, -5х0Ф

Прибор для измерения расхода и объема горячей и холодной воды

  • Измеряемый средний объемный расход жидкости: 14…3056 м³/ч
  • Рабочая температура: −10...150°С
  • Рабочее давление: 2,5 МПа
  • Защита: IP65
  • Тип присоединения: фланцевое

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Расходомер-счетчик электромагнитный ЭРСВ-4х0Ф, -5х0Ф, предназначен для измерения расхода и объема горячей и холодной воды

Диапазон измерения:

ИсполнениеДy, ммОтносительная погрешность измерения, %Коэффициент перекрытия диапазонов
ЭРСВ-х20Ф25...300±2,01:150
ЭРСВ-х30Ф25...150±2,01:200
ЭРСВ-х40Ф25...100±2,01:250
ЭРСВ-х50Ф25...100±2,01:300

Особенности:

  • Полнопроходные расходомеры без потерь давления на измерительном участке;
  • Не требуется установка фильтра;
  • Вывод информации на два универсальных выхода с возможностью выбора режима работы импульсного, частотного или логического;
  • Измерение расхода и объема реверсивного потока;
  • Короткие прямолинейные участки трубопровода;
  • Защита от несанкционированного доступа.

технические характеристики:

Параметры
Значение
Типоразмер, Ду20; 25; 32; 40; 50; 65; 80; 100; 150; 200; 300 мм
Наибольший измеряемый средний объемный расход жидкости, Qv наиб14; 21; 35; 54; 85; 144; 217; 340; 764; 1358; 3056 м³/ч
Относительная погрешность измерения расхода±2,0%
Наибольшее давление в трубопроводе2,5 МПа
Наименьшая удельная электрическая проводимость жидкости5 ± 10-4 см/м
Диапазон температуры жидкости−10...150°С
Минимальная длина прямолинейных участков до и после расходомера3 Ду и 2 Ду
Степень защитыIP65
Напряжение питания расходомера24 В
Потребляемая мощностьНе более 2,5 Вт
Средняя наработка на отказ75 000 ч
Средний срок службы12 лет



    Версия: 2013-05-28-БАВ
