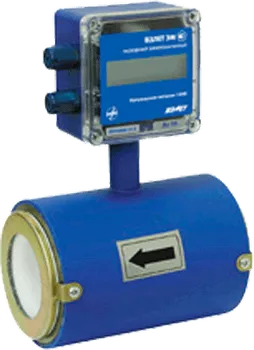

Расходомер электромагнитный ПРОФИ-ххх

Прибор для измерения расхода и объема воды с различным содержанием примесей, растворов кислот, щелочей, абразивных и других жидкостей

  • Диапазон температуры жидкости: −10...150°C
  • Наибольшее давление в трубопроводе: 2,5 МПа
  • Защита: IP54; IP65
  • Тип присоединения: «сэндвич»; фланцевое

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Расходомер-счетчик электромагнитный ПРОФИ-xxx предназначен для измерения расхода и объема воды с различным содержанием примесей, растворов кислот, щелочей, абразивных и других жидкостей.

Исполнения измерительного блока:

Особенности:

  • Защитные кольца из нержавеющей стали;
  • Возможность изготовления фланцев расходомеров из нержавеющей стали;
  • Использование различных материалов для электродов (нержавеющая сталь, титан, хастелой, тантал) и футеровки (полиуретан, фторопласт);
  • Вывод информации на жидкокристаллический символьный индикатор (кроме ПРОФИ-1хх);
  • Вывод информации в виде импульсов с нормированным весом;
  • Вывод информации через последовательный интерфейс RS-232 или RS-485;
  • Вывод информации в виде нормированного токового сигнала (по заказу).

технические характеристики:

Параметры
Значение
Типоразмер, Ду10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 150; 200; 300 мм
Наибольший измеряемый средний объемный расход жидкости, Qv наиб.3,4; 7,6; 14; 21; 35; 54; 85; 144; 217; 340; 764; 1358; 3056 м³/с
Относительная погрешность измерений расхода±1,0; ±2,0%
Наибольшее давление в трубопроводе2,5 МПа
Наименьшая удельная электрическая проводимость жидкости5 ± 10-4 см/м
Диапазон температуры жидкости−10...150 (по заказу 180)°С
Минимальная длина прямолинейных участков до и после расходомера3 Ду и 2 Ду
Длина связи расходомера и блока индикации (ПРОФИ-3хх)Не более 1000 м
Степень защитыIP54; IP65
Напряжение питания расходомера24 В
Потребляемая мощность
  • для ПРОФИ-1хх, ПРОФИ-2хх
  • для ПРОФИ-3хх

  • не более 3,0 Вт
  • не более 4,0 Вт
Средняя наработка на отказ75 000 ч
Средний срок службы12 лет
