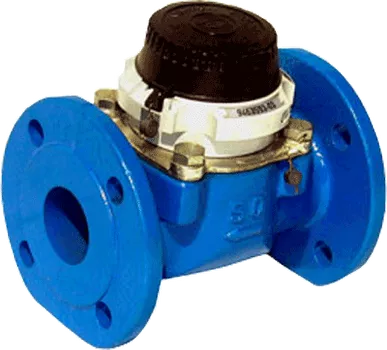

Водосчетчик ВМХ, ВМГ

Прибор для измерения объема холодной и горячей питьевой воды, протекающей по трубопроводу.

  • Рабочие температуры: 5...50°С (холодная вода) и 5...150°С (горячая вода)
  • Рабочее давление не более 1,6 МПа (16 кгс/см²)


Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Счетчики холодной и горячей воды турбинные ВМХ/ВМГ предназначены для измерения объема холодной и горячей питьевой воды по СанПиН 2.1.4.559-96 и сетевой воды по СНиП 2.04.07, протекающей по трубопроводу при температуре +5...+50°С (холодная вода) и +5...+150°С (горячая вода) и рабочем давлении не более 1,6 МПа (16 кгс/см²). Счетчики соответствуют метрологическому классу В по ГОСТ Р 50193.1, превышая его требования по ряду основных технических характеристик.

Особенности:

  • Возможность ремонта путем замены измерительной вставки на месте установки счетчика (измерительные вставки-преобразователи ИПХ имеют самостоятельный сертификат № 2745/1 и внесены в Госреестр под № 18312-03)
  • Счетный механизм герметизирован, допускается работа в затапливаемых колодцах
  • Счетчики имеют возможность подключения устройств для дистанционного снятия показаний по высокочастотным и низкочастотным импульсам
  • По заказу потребителя счетчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт) для дистанционной (телемеханической) передачи низкочастотных импульсов с передаточным коэффициентом (ценой импульса) 1, 10, 100 и 1000 литров
  • Гарантийный срок эксплуатации счетчика типа ВМХ – 6 лет, ВМГ – 4 года

технические характеристики:

Параметры
Значение
Диапазон температур ВМХ5...50°С
Расход воды наименьший Qmin:
  • для ВМХ-50
  • для ВМХ-65
  • для ВМХ-80
  • для ВМХ-100
  • для ВМХ-150
  • для ВМХ-200

  • 0,3 м³/ч
  • 0,45 м³/ч
  • 0,6 м³/ч
  • 1,0 м³/ч
  • 2,0 м³/ч
  • 4,0 м³/ч
Расход воды переходный Qt:
  • для ВМХ-50
  • для ВМХ-65, 80
  • для ВМХ-100
  • для ВМХ-150
  • для ВМХ-200

  • 0,9 м³/ч
  • 1,0 м³/ч
  • 2,5 м³/ч
  • 4,0 м³/ч
  • 6,0 м³/ч
Расход воды номинальный Qnom:
  • для ВМХ-50
  • для ВМХ-65
  • для ВМХ-80
  • для ВМХ-100
  • для ВМХ-150
  • для ВМХ-200

  • 45 м³/ч
  • 60 м³/ч
  • 120 м³/ч
  • 150 м³/ч
  • 250 м³/ч
  • 500 м³/ч
Расход воды наибольший Qmax:
  • для ВМХ-50
  • для ВМХ-65
  • для ВМХ-80
  • для ВМХ-100
  • для ВМХ-150
  • для ВМХ-200

  • 120 м³/ч
  • 180 м³/ч
  • 240 м³/ч
  • 300 м³/ч
  • 500 м³/ч
  • 1000 м³/ч
Расход воды порог чувствительности:
  • для ВМХ-50
  • для ВМХ-65
  • для ВМХ-80, 100
  • для ВМХ-150
  • для ВМХ-200

  • 0,15 м³/ч
  • 0,2 м³/ч
  • 0,25 м³/ч
  • 1,0 м³/ч
  • 1,5 м³/ч
Дистанционный выходной сигнал («герконный» съем сигнала):
  • для ВМХ-50, 65, 80, 100
  • для ВМХ-150, 200

  • 0,1 м³/имп
  • 10 м³/имп
Дистанционный выходной сигнал (оптоэлектронный съем сигнала):
  • для ВМХ-50, 65, 80, 100
  • для ВМХ-150, 200

  • 0,001 м³/имп
  • 0,01 м³/имп
Диапазон температур ВМГ5...150°С
Расход воды наименьший Qmin:
  • для ВМГ-50
  • для ВМГ-65
  • для ВМГ-80
  • для ВМГ-100
  • для ВМГ-150
  • для ВМГ-200

  • 0,6 м³/ч
  • 1,0 м³/ч
  • 1,4 м³/ч
  • 2,0 м³/ч
  • 4,5 м³/ч
  • 8,0 м³/ч
Расход воды переходный Qt:
  • для ВМГ-50
  • для ВМГ-65
  • для ВМГ-80
  • для ВМГ-100
  • для ВМГ-150
  • для ВМГ-200

  • 1,8 м³/ч
  • 2,0 м³/ч
  • 3,2 м³/ч
  • 4,8 м³/ч
  • 12 м³/ч
  • 20,0 м³/ч
Расход воды номинальный Qnom:
  • для ВМГ-50
  • для ВМГ-65
  • для ВМГ-80
  • для ВМГ-100
  • для ВМГ-150
  • для ВМГ-200

  • 15 м³/ч
  • 25 м³/ч
  • 45 м³/ч
  • 70 м³/ч
  • 150 м³/ч
  • 250 м³/ч
Расход воды наибольший Qmax:
  • для ВМГ-50
  • для ВМГ-65
  • для ВМГ-80
  • для ВМГ-100
  • для ВМГ-150, 200

  • 60 м³/ч
  • 90 м³/ч
  • 140 м³/ч
  • 200 м³/ч
  • 500 м³/ч
Расход воды порог чувствительности:
  • для ВМГ-50
  • для ВМГ-65
  • для ВМГ-80
  • для ВМГ-100
  • для ВМГ-150
  • для ВМГ-200

  • 0,25 м³/ч
  • 0,3 м³/ч
  • 0,35 м³/ч
  • 0,6 м³/ч
  • 1,7 м³/ч
  • 2,0 м³/ч
Дистанционный выходной сигнал («герконный» съем сигнала):
  • для ВМГ-50, 65, 80, 100
  • для ВМГ-150, 200

  • 0,1 (0,25) м³/имп
  • 1,0 (2,5) м³/имп
Дистанционный выходной сигнал (оптоэлектронный съем сигнала):
  • для ВМГ-50, 65, 80, 100
  • для ВМГ-150, 200

  • 0,001 м³/имп
  • 0,01 м³/имп
Гидравлическое сопротивление:
  • для ВМГ/ВМХ-50
  • для ВМГ/ВМХ-65
  • для ВМГ/ВМХ-80
  • для ВМГ/ВМХ-100
  • для ВМГ/ВМХ-150
  • для ВМГ/ВМХ-200
  • 8,2×104 м/(м³/ч)²
  • 7,0×104 м/(м³/ч)²
  • 1,1×104 м/(м³/ч)²
  • 8,3×105 м/(м³/ч)²
  • 1,6×105 м/(м³/ч)²
  • 3,3×106 м/(м³/ч)²
Емкость индикаторного устройства:
  • для ВМГ/ВМХ-50, 65, 80, 100
  • для ВМГ/ВМХ-150, 200

  • 999999 м³
  • 9999999 м³
Наименьшая цена деления:
  • для ВМГ/ВМХ-50, 65, 80, 100
  • для ВМГ/ВМХ-150, 200

  • 0,0005 м³
  • 0,005 м³
Положение шкалы индикаторного устройстваВверх или в сторону
Масса:
  • для ВМГ/ВМХ-50
  • для ВМГ/ВМХ-65
  • для ВМГ/ВМХ-80
  • для ВМГ/ВМХ-100
  • для ВМГ/ВМХ-150
  • для ВМГ/ВМХ-200

  • не более 8,5 кг
  • не более 12 кг
  • не более 15 кг
  • не более 19 кг
  • не более 36 кг
  • не более 51 кг
Присоединение к трубопроводуФланцевое
ТрубопроводГоризонтальный, вертикальный или наклонный
