Водосчетчики крыльчатые с диаметрами условного прохода 15, 20, 25, 32 и 40 мм предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения при давлении до 1,6 МПа (16 кгс/см²) и диапазоне температур +5...+50°С (холодная вода) и +5...+90°С (для Ду 15, 20 мм горячая вода) или +5...+150°С (для Ду 25...250 мм горячая вода).

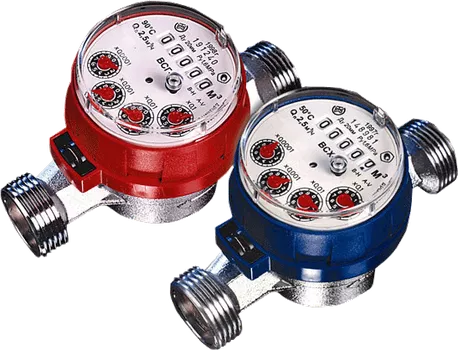

Водосчетчики Ду = 15, 20, 25, 32, 40 мм крыльчатые, сухоходные типа ВСХ-15, ВСХ-20, ВСХ-25, ВСХ-32, ВСХ-40 работают в диапазоне температур +5...+50°С (холодная вода), имеют счетную головку с роликовым и стрелочными указателями, и показывают измеренный объем в м³ и их долях.

Технические характеристики:

Параметр	Значение
	ВСХ-15	ВСХ-20	ВСХ-25	ВСХ-32	ВСХ-40
Диапазон температур ВСХ	5... 150°C
Наименьший Qmin, класс В (класс А)	0,03 (0,06)	0,05 (0,1)	0,14	0,24	0,3
Переходный Qt, класс В (класс А)	0,12 (0,15)	0,2 (0,25)	0,35	0,6	1
Эксплуатационный Qэ, класс А и класс В	1,5	2,5	3,5	6	10
Номинальный Qnom, класс А и класс В	1,5	2,5	3,5	6	10
Наибольший Qmax, класс А и класс В	3	5	7	12	20
Порог чувствительности	0,01	0,02	0,05	0,09	0,15
Цена одного импульса, л/имп. нормальная (по заказу)	1 (10)	1 (10)	10	10	100 (10)
Наибольшее количество воды, измеряемое водосчетчиком за сутки, тыс. м³	0,038	0,063	0,087	0,15	0,25
Наибольшее количество воды, измеряемое водосчетчиком за месяц, тыс. м³	1,125	1,875	2,625	4,5	7,5
Емкость указателя счетного механизма, м³	99 999	99 999	999 999	999 999	999 999
Цена деления, м³	0,00005	0,00005	0,0005	0,0005	0,0005
Присоединение к трубопроводу	3/4",1"	1"	5/4"	3/2"	2"
Габаритные размеры монтажной длины, мм	110	130	260	260	300
Габаритные размеры высоты, мм	75	75	110	110	110
Габаритные размеры ширины, мм	70	70	93	93	93
Вес, кг	0,5 (0,6)	0,6	2,2	4,2	4,7
