Датчик абсолютного давления МИДА-ДА-13П(-Ex)

Микроэлектронные датчики абсолютного давления и микроэлектронные взрывозащищенные датчики абсолютного давления

  • Диапазон измеряения: 0...10 МПа
  • Погрешность: ±0,5%
  • Защита: IP65

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Микроэлектронные датчики абсолютного давления МИДА-ДА-13П и микроэлектронные взрывозащищенные датчики абсолютного давления МИДА-ДА-13П-Ex.

Технические характеристики:

Параметры
Значение
Рабочая средаЖидкости и газы, неагрессивные к титановым сплавам
Диапазон измеряемых давлений
0...0,04; 0...0,06; 0...0,1; 0...0,16; 0...0,25; 0...0,4; 0...0,6; 0...1; 0...1,6; 0...2,5; 0...4; 0...6; 0...10 МПа
Погрешность измерения давления
±0,5%
Диапазон рабочих температур−40...80°C
Дополнительная погрешность в диапазоне рабочих температур≤ 1,6% (для 0,15); 2% (для 0,2 и 0,25%); 3% (для 0,5%)
Выходной сигнал (линия)
    4...20 мА (2-проводная)
    0...5 мА (3- и 4-проводная только МИДА-ДА-13П)
    Uн−UвВ, где Uн = (0...5) В, Uв = (2...10) В, (3- и 4-проводная)
    Напряжение питания для МИДА-ДА-13П
      12...36 В (4...20 мА в зависимости от нагрузки)
      20...36 В (для 0...5 мА)
      3,6...20 В (для В в зависимости от значений Uн и Uв)
      Напряжение питания для МИДА-ДА-13П-ExОт блока питания и преобразования сигнала
      Блоки питания и преобразования
      сигнала датчиков МИДА-ДА-13П-Ex
      МИДА-БПП-102-Ех; БПС-24П; БПС-300-2к-ExibIIC; БПС-300-2к-ExiaIIC
      Потребляемый ток
        ≤ 20,2 мА (для 4...20 мА)
        10 мА (для 0...5 мА)
        2...10 мА (для Uн...UвВ) для МИДА-ДА-13П
        Вид и маркировка взрывозащиты МИДА-ДА-13П-Ex
          Искробезопасная электрическая цепь
          0ExiaIICT4 (для 4...20 мА)
          P0ExiaI/0ExiaIICT4 (для Uн−Uв В)
          Степень защитыIP65
          Климатическое исполнениеУ**2; УХЛ**3.1
          Устойчивость по механикеG2

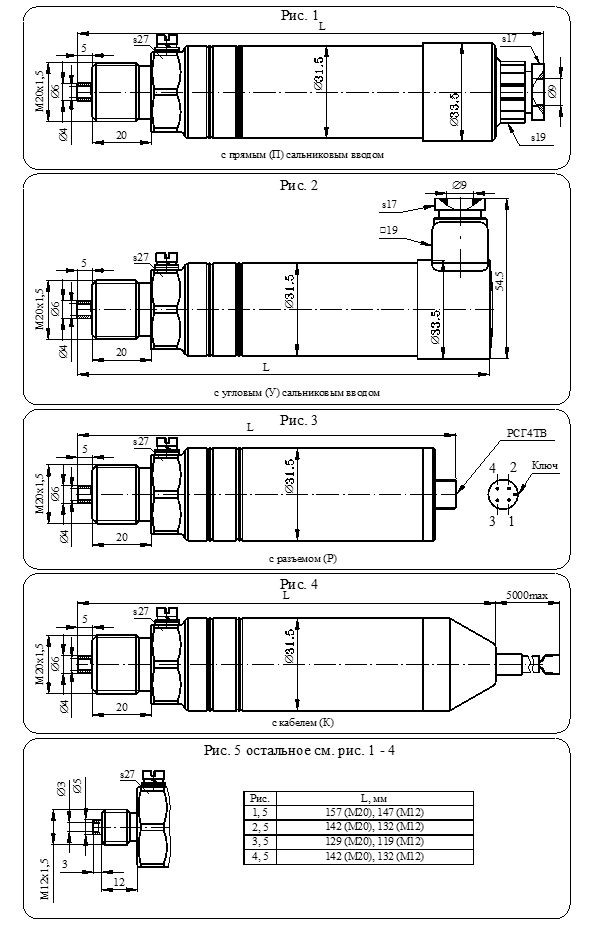

          Тип подключенияСальник прямой (П), или угловой (У), или для МИДА-ДА-13П металлический угловой (УМ);
          разъем (Р); кабель (К)

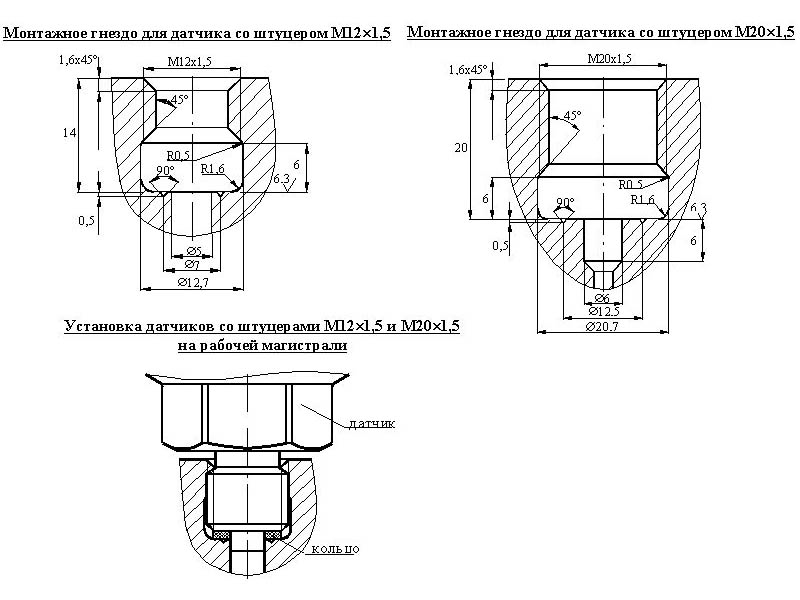

          Тип штуцераМ20×1,5; М12×1,5
          Вес
          ≤ 0,25 кг


            Версия: 2013-05-21-БАВ
