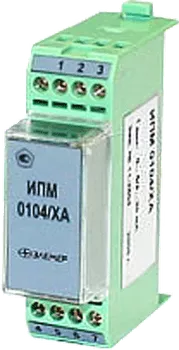

Цифровой преобразователь ИПМ 0104

Прибор для преобразования сигналов термопреобразователей сопротивления и преобразователей термоэлектрических в унифицированные сигналы постоянного тока 0...5 мА или 4...20 мА

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Измерительные модульные преобразователи ИПМ 0104 предназначены для преобразования сигналов термопреобразователей сопротивления и преобразователей термоэлектрических в унифицированные сигналы постоянного тока 0...5 мА или 4...20 мА.
ИПМ 0104 – аналоговый, одноканальный, переконфигурируемый потребителем прибор.
    Особенности
    • На передней панели (под защитной крышкой) расположены: потенциометры настройки «0» и коэффициента усиления «К»; переключатель выбора значения сопротивления датчика в 0°С – 50 или 100 Ом (для ИМП 0104/П и ИМП 0104/М); переключатели выбора нижнего и верхнего пределов преобразования температуры.
    • Электромагнитная совместимость – группа исполнения lll по устойчивости к помехам, критерий качества функционирования А.
    • ИПМ монтируется на DIN-рейку 35 мм.
    • Подключение внешних цепей осуществляется с помощью клеммных колодок под винт.
    • В ИПМ-0104/ХА и ИПМ-104/ХП в качестве компенсатора температуры холодного спая используется датчик Pt100.

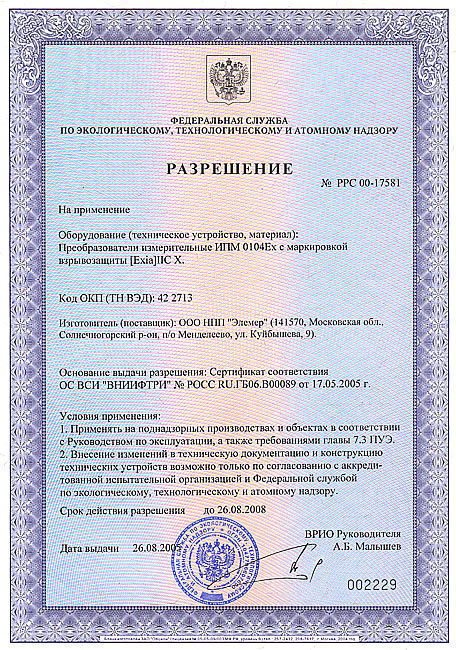

    • Взрывозащищенное исполнение ИПМ 0104 выпускается с токовым выходом 4...20 мА.

    технические характеристики:

    Параметры
    Значение
    Питание:
    • 1 канал
    • 2 канала

    • 12...36 В
    • 15...36 В
    Мощность

    Не более 0,8 ВА
      Время установления рабочего режима
      Не более 15 минут
      Степень защиты от пыли и влагиIP20
      Габаритные размерыНе более 22,5×60,5×78,5 мм
      Масса
        Не более 0,1 кг


          Версия: 2013-08-12-ППО
