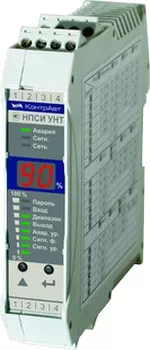

Нормирующий преобразователь унифицированных сигналов НПСИ-УНТ

Прибор для преобразования унифицированных сигналов тока или напряжения в унифицированные сигналы тока или напряжения, а также для сигнализации при достижении заданного уровня сигнала
  • Программный выбор типа входного сигнала: ток (0…5 ,0…20, 4…20, −20…20 мА) или напряжение (0…1, −1…1, 0…10, −10…10 В)
  • Программный выбор типа выходного сигнала: ток (0…5 ,0…20, 4…20 мА) или напряжение (0…1, 0…2,5, 0…5, 0…10 В)
  • Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала на реле: четыре функции сигнализации
  • Гальваническая изоляция между собой входов, выходов, питания преобразователя

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Нормирующий измерительный преобразователь НПСИ-УНТ предназначен для преобразования унифицированных сигналов тока или напряжения в унифицированные сигналы тока или напряжения, а также для сигнализации при достижении заданного уровня сигнала. Особенности:
  • Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
  • Программный выбор (конфигурирование) типа входного сигнала, типа выходного сигнала, типа функции сигнализации и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
  • Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
  • Ограничение доступа к конфигурированию с помощью пароля
  • Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
  • Разъемные винтовые клеммы обеспечивают простой монтаж
  • Погрешность преобразования 0,1%
  • Расширенный диапазон рабочих температур −40…70°С
  • Высокая температурная стабильность (0,005%/градус)
  • Диапазон напряжений питания 85…265 В переменного тока, 10...42 В постоянного тока
Сигнализация Нормирующий преобразователь сигналов измерительный контролирует уровень сигнала в системе. При достижении заданного уровня срабатывает реле. Пользователь может выбрать четыре вида функции сигнализатора:
  • Прямая – реле срабатывает, если измеренный сигнал больше уставки
  • Обратная – реле срабатывает, если измеренный сигнал меньше уставки
  • Прямая с защелкой – реле срабатывает, если измеренный сигнал больше уставки и остается в этом состоянии до квитирования
  • Обратная с защелкой – реле срабатывает, если измеренный сигнал больше уставки и остается в этом состоянии до квитирования
Квитирование осуществляет пользователь с помощью кнопки на передней панели прибора. Применение программируемых измерительных преобразователей обеспечивает
  • Согласование различных типов и диапазонов преобразования у источника и потребителя сигналов
  • Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция источника сигнала, преобразователя и потребителя сигнала
  • Контроль уровня преобразуемого сигнала и сигнализацию в случае достижения заданного уровня с выходом на реле с контактами на переключение. Наличие сигнализации защищает систему от недопустимых уровней сигналов, предотвращает аварийные ситуации
  • Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
  • Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
  • Гибкость при проектировании и наладке систем
  • Унификацию сигналов в системе
Технические характеристики:
ПараметрЗначение
Предел основной допускаемой погрешности преобразования
Не более 0,1%
Дополнительная погрешность в диапазоне рабочих температур −40...70°С0,005%/градус
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питанияНе более 0,02%
Типы и диапазоны входного сигнала (программируется пользователем)ТокНапряжение
0...5 мА
0...20 мА
4...20 мА
−20...20 мА
0...1 В
−1...1 В
0...10 В
−10...10 В
Диапазоны выходного сигнала (программируется пользователем)ТокНапряжение
0…5 мА
0…20 мА
4…20 мА
0…1 В
0…2,5 В
0…5 В
0…10 В
Диапазон линейности выходного тока:
- для диапазона 4…20 мА
- для диапазона 0…20 мА
- для диапазона 0…5 мА

3,8…20,5 мА
0…20,5 мА
0…5,1 мА
Аварийные уровни выходного сигнала:
- для диапазона 4…20 мА
- для диапазона 0…20 мА
- для диапазона 0…5 мА
ВысокийНизкий
21,5 мА
21,5 мА
5,5 мА
3,6 мА
0 мА
0 мА
Время установления выходного сигнала при скачкообразном изменении входногоНе более 1 с
Параметры реле сигнализации250 В, 2 А, контакты на переключение
Время установления рабочего режимаНе более 5 минут
Сопротивление нагрузкиНе более 0…500 Ом
Гальваническая изоляция цепей питания/входа/выхода1500 В, 50 Гц
Допустимый диапазон напряжений питания~85…265 В, 50 Гц
=10...42 В
Потребляемая мощностьНе более 5 ВА
Условия эксплуатации:
- температура
- влажность
−40...70°С
95%RH при 35°С
ВесНе более 200 г
Гарантия36 месяцев


Версия: 2013-05-14-БАВ
