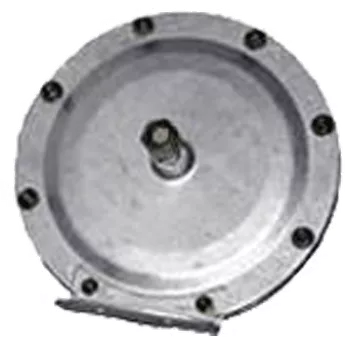

Унифицированный ряд малогабаритных датчикиков-реле давления и разности давлений (РУМД) предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а также разности давлений). Контролируемая среда – воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине. Датчик-реле на объекте устанавливается в вертикальном положении штуцером вниз. Присоединение датчиков-реле ДН-40, ДТ-40, ДД-0,25, ДД-1,6 производить с помощью штуцера М12×1,5. В качестве уплотнения применять прокладки в виде шайб из свинца, фибры, кожи или мягкой меди. Датчики-реле ДН-2,5, ДН-6, ДТ-2,5, ДПН-2,5, ДНТ-1; ДНТ-100 для настенного монтажа крепятся посредством кронштейна двумя болтами М8. Подвод контролируемой среды рекомендуется производить медной или стальной трубкой 10×1

В зависимости от величины контролируемого давления датчики-реле давления подразделяются на:

• Датчик-реле напора ДН-2,5; ДН-6; ДН-40
• Датчики-реле тяги ДТ-2,5; ДТ-40
• Датчики-реле давления ДД-0,25; ДД-1,6
• Датчики-реле перепада напора ДПН-2,5
• Датчики-реле напора и тяги ДНТ-1, ДНТ-100

Технические характеристики:

Параметры	Значение
Температура окружающей среды	−30...50°С
Относительная влажность при температуре +35 °С	(95 ± 3) %
Вибрация	< 25 Гц, с амплитудой ≤ 0,1 мм
Величина зоны возврата	≤ 10 % от верхнего предела уставки (кроме ДНТ-1 и ДНТ-100)
Для датчиков ДНТ-1 и ДНТ-100, зона возврата	≤ 25 % от верхнего предела уставки.
Коммутируемая мощность переменного тока	300 Вт
Коммутируемая мощность постоянного тока	70 Bт
Напряжение переменного тока	< 250 В
Напряжение постоянного тока	30 В
Пределы уставок: - ДН-2.5; ДТ-2.5 - ДН-6 - ДН-40; ДТ-40 - ДД-0.25 - ДД-1.6 - ДПН-2.5 - ДНТ-1	0,04...2,5 кПа 0,6...6 кПа 0,4...40 кПа 0...0,25 МПа 0,2...1,6 МПа 0,1...2,5 кПа 0,1...0...1,0 кПа
Давление перегрузки: - ДН-2.5; ДТ-2.5; ДПН-2.5; ДНТ-1 - ДН-6 - ДН-40; ДТ-40 - ДД-0.25 - ДД-1.6	10 кПа 18 кПа 80 кПа 0,35 МПа 2 МПа
Габаритные размеры: - ДН-2.5; ДТ-2.5; ДН-6; ДНТ-1 - ДН-40; ДТ-40; ДД-0.25; ДД-1.6 - ДПН-2.5	235×180 мм 55×160 мм 235×165 мм
Вес: - ДН-2.5; ДТ-2.5; ДН-6; ДНТ-1; ДПН-2.5 - ДН-40; ДТ-40; ДД-0.25; ДД-1.6	1,9 кг 0,6 кг
