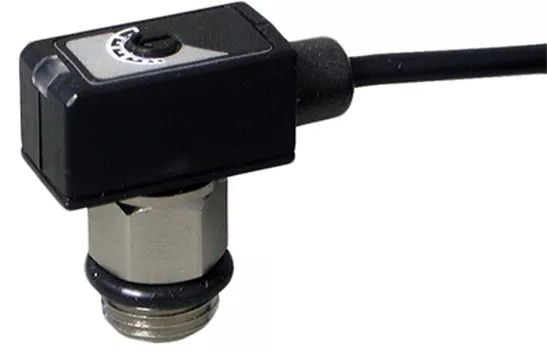

Реле давления ДРМ-Н-10

Прибор для регулированя избыточного или вакуумметрического давления воздуха и неагрессивных газов, сигнализации о выходе давления за допустимые пределы

Рабочая среда: газообразные среды
Диапазон регулируемого давления: −101...600 кПа
Максимальное давление: 1500 кПа
Тип выходного устройства: NPN, =80 мА
Длина кабеля: 3 м
Присоединение: наруж. G⅛', внутр. М5

Конфигуратор Описание Документация

Конфигуратор

Модификации

В данный момент модификации отсутствуют

Описание

Реле давления ДРМ-Н-10 предназначен для регулирования избыточного или вакуумметрического давления воздуха и неагрессивных газов, а также для сигнализации об аварийно низком или высоком давлении в системе
Особенности:

Компактные размеры
Индикатор срабатывания
Механический задатчик уставки
Простота установки и настройки

Технические характеристики:

Параметр	Значение
	ДРМ-Н-10-V	ДРМ-Н-10-P
Рабочая среда	Газообразные среды
Диапазон	−101...0 кПа	0...0,6 кПа
Максимальное давление	600 кПа	1500 кПа
Дифференциал	±3% от шкалы
Тип выходного устройства	NPN =80 мА
Время отклика	1 мс
Присоединение	Наруж. G⅛", внутр. М5
Питание	=10...30 В
Условия эксплуатации	0...60°C, 35...85%RH
Габаритные размеры	26×10×26 мм
Длина	3 м
Вес	50 г
