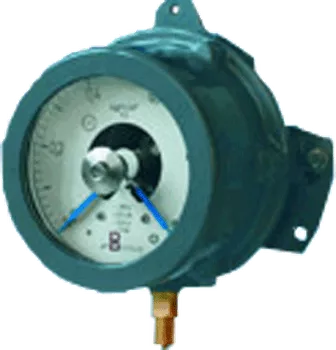

Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005Сг 1Ех; ДВ2005Сг 1Ех; ДА2005Сг 1Ех (Исполнение до 1991 г. ВЭ-16РБ) предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия Технические характеристики:

Параметры	Значение
	ДМ2005Сг 1Ех	ДА2005Сг 1Ех
Диапазон измерения давления	−1...1,5 кгc/см² −1...9 кгc/см² 0...1 кгc/см² 0...1,6 кгc/см² 0...2,5 кгc/см² 0...6 кгc/см² 0...10 кгc/см²	−1...1,5 кгc/см² −1...5 кгc/см²
Класс точности	1,5
Диапазон измерений: - избыточного давления - вакуумметрического давления	0...75% диапазона показаний Равен диапазону показаний
Диапазон уставок приборов: - для диапазона измерений 0...100% - для диапазона измерений 0...75%	5...95% диапазона показаний 5...75% диапазона показаний
Минимальный диапазон уставок	5% диапазона показаний
Напряжение внешних коммутирующих цепей сигнализирующего устройства: - для цепей переменного тока - для цепей постоянного тока	24...380 В 24...220 В
Разрывная мощность контактов для сигнализирующего устройства: - со скользящими контактами - с магнитным поджатием контактов	10 Вт постоянного; 20 ВА переменного тока 30 Вт постоянного; 50 ВА переменного тока
Сила тока сигнализирующего устройства	< 1 А
Отклонение напряжения от номинальных значений	+10/−15 %
Частота переменного тока	50 ± 1 Гц
Предел допускаемой основной погрешности срабатывающего сигнализирующего устройства: со скользящими контактами с магнитным поджатием контактов	±2,5% ±4%
Температура окружающего воздуха	−50...60°С
Относительная влажность при 35°С	< 98%
Виброустойчивость	5...35 Гц; амплитуда 0,35 мм
Защита: - прибор - вводное отделения приборов	IP40 IP54
Вес	≤ 5,5 кг

Габаритные размеры:

Радиальное расположение штуцера с фланцем
