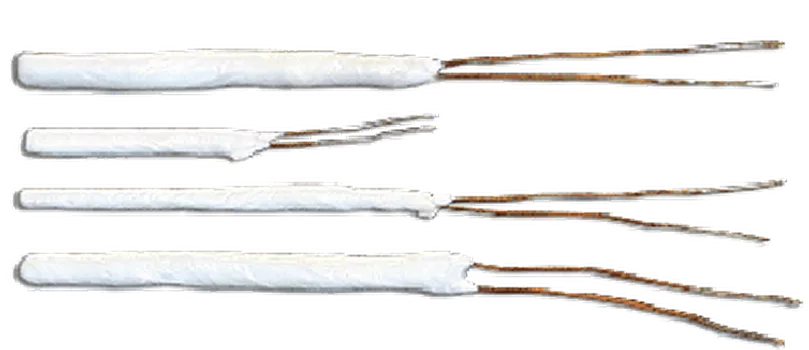

Чувствительный элемент ЧЭМТ
Предназначены для использования как в составе медных термометров сопротивления, так и в качестве самостоятельного изделия для измерения температуры различных сред
- Диапазон измеряемых температур: −50...200°С
- Длина погружаемой части: 12...40 мм
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Чувствительные элементы предназначены для использования как в составе медных термометров сопротивления, так и в качестве самостоятельного изделия для измерения температуры различных сред
| Габаритные размеры |
|
| Обозначение | Класс | L, мм | D, мм | L1, мм | Диапазон температур, °С | НСХ | Материал выводов, W100 |
| ЧЭМТ-1 | В | 40 | 3,.5 | 20 | −50…180 | 100М | Медь 1.428 |
| ЧЭМТ-2 | В | 40 | 3,0 | 20 | −50…180 | 50М | Медь 1.428 |
| ЧЭМТ-3 | В | 20 | 3,0 | 20 | −50…180 | 100М | Медь 1.428 |
| ЧЭМТ-4 | В | 20 | 2,5 | 20 | −50…180 | 50М | Медь 1.428 |
| ЧЭМТ-5 | В | 15 | 3,0 | 20 | −50…180 | 50М | Медь 1.428 |
| ЧЭМТ-6 | В | 12 | 2,0 | 20 | −50…180 | 50М | Медь 1.428 |
| ЧЭМТ-7 | В | 40 | 2,5 | 20 | −50…180 | 53М | Медь 1.428 |
| ЧЭМТ-8 | В | 40 | 3,0 | 20 | −50…180 | 100М | Медь 1.428 |
| ЧЭМТ-9 | В | 40 | 2,5 | 20 | −50…180 | 50М | Медь 1.428 |
Технические характеристики:
| Параметры | Значение |
| Диапазон измеряемых температур | −50...200°C |
| Номинальная статическая характеристика | 50М, 100М |
| Класс допуска | А, В, С |
| Материал гильзы | Сталь 12Х18Н10Т, сталь 08Х13, латунь Л96(98), медь М1 |
| Защитная оболочка | Фторопластовая лента толщиной 0,007 мм (5 слоев) |
| Вес | ≤ 12 г |
