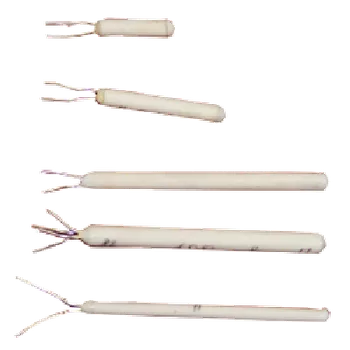

Чувствительный элемент предназначен для измерения температуры твердых, сыпучих, жидких и газообразных сред и элементов оборудования в качестве самостоятельного изделия или в качестве комплектующего изделия в составе термометров сопротивления. Принцип работы ЧЭ основан на пропорциональном измерении его электрического сопротивления в зависимости от изменения температуры

Особенности:

• Диапазон измеряемых температур: от минус 50 до плюс 500°С
• Номинальная статическая характеристика (НСХ) преобразования: 50 П, 100 П, 2×50 П, 2×100 П, 500 П
• Материал каркаса элемента – различный керамический материал

<Структура условного обозначения:

ЧЭПТ-Х-ХХ-Х-Х:
ЧЭПТ —чувствительный элемент платиновый технический
Х — вид исполнения (1 — без гильзы; 2 — в гильзе; 3 — в защитной трубке)
Х — номинальная статическая характеристика (50; 100; 500)
Х — класс допуска (А; В; С)
Х — диаметр чувствительного элемента, мм
Х — длина чувствительного элемента, мм

Габаритные размеры:

Тип чувствительного элемента	Размеры D, мм	Размеры L, мм
ЧЭПТ-1-50	2,8 2,8 4,7	16 27 27
ЧЭПТ-1-100	2,8 2,8 4,7	22 40 40
ЧЭПТ-1-2´ 50	4,2	27
ЧЭПТ-1-2´ 100	4,2	40
ЧЭПТ-1-500	4,2	50
ЧЭПТ-2-50	4 4 6	26 38 38
ЧЭПТ-2-100	4 4 6	33 41 41
ЧЭПТ-2-2´ 50	6	38
ЧЭПТ-2-2´ 100	6	38
ЧЭПТ-3-500	6 6 6	125 175 215

Технические характеристики:

Параметры	Значение
Климатическое исполнение УХЛ	По ГОСТ 15150-69
Степень защиты	IР50
Устойчивость к механическим воздействиям	ГОСТ 12997-93
Диапазон измерения температуры	−50...500°C
Номинальная статическая характеристика	50П 100П 2x50П 2x100П 500П
Электрическое сопротивление изоляции (при температуре (25+10)°С и относительной влажности воздуха 45...80%)	≤ 100 МОм
Относительное сопротивление при 100°С	1,391 W100
Срок службы	8 лет
Материал каркаса	Керамический
Материал защитного чехла	Сталь 12Х18Н10Т, латунь
