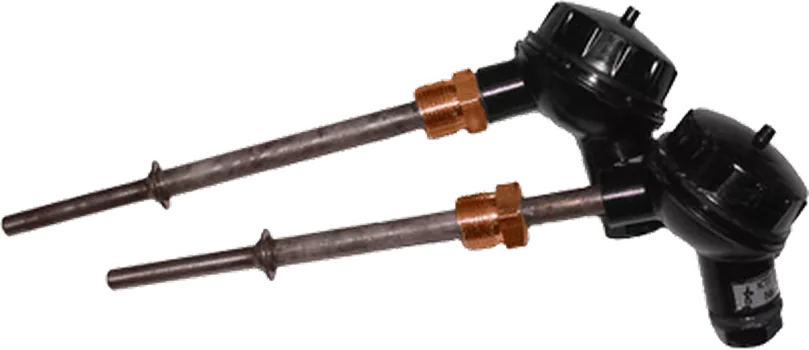

Термопреобразователь сопротивления КТПТР-04, 05

Приборы для измерения температуры и разности температур в составе теплосчетчиков и  других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций
  • Диапазон измеряемых температур: 0…20°C
  • Диапазон разности температур: 0…180°C
  • НСХ: 100П, 500П, Pt100, Pt500

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Комплект термопреобразователей платиновых технических разностных типа КТПТР-04, КТПТР-05 предназначен для измерения температуры и разности температур в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций

технические характеристики:

Параметры
Значение
Диапазон измеряемых температур 0…20°C
Диапазон разности температур 0…180°C
НСХ100П, 500П, Pt100, Pt500
Класс допускаА
Показатель тепловой инерции
Не более 10 с
Погрешность измерения температуры:
- для кл. 1
- для кл. 2

    dt = ±(0,15 + 0,001t)
    dt = ±(0,15 + 0,002t)
      Условное давление
      6,3 МПа
      Степень защитыIP65
      Виброустойчивость и вибропрочностьПо группе №3
      Климатическое исполнениеУ, ТВ, категории 3
      Материал:
      - защитной арматуры
      - головки

        сталь 12Х18Н10Т
        сополимер марки АБС-2020-32
          Рекомендуемый измерительный ток:
          - для 100П, Pt100
          - для 500П, Pt500

            1,0 мА
            0,2 мА
              Комплект термопреобразователей работоспособен при температуре окружающей среды −50…60°C

              Документация


              Документы для Термопреобразователь сопротивления КТПТР-04, 05
