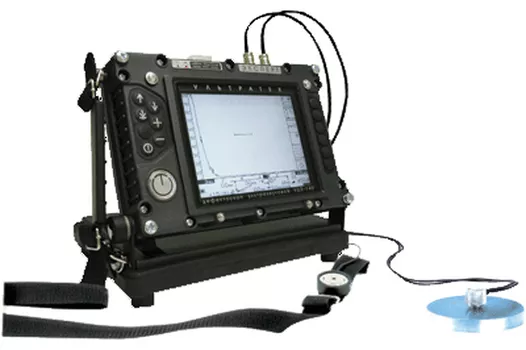

Ультразвуковой дефектоскоп УД2-140

Ультразвуковой дефектоскоп УД2-140 предназначен для контроля продукции и оборудования в металлургической, химической, нефтегазовой промышленности
  • Рабочие частоты: 1,25 МГц; 1,8 МГц; 2,5 МГц; 5 МГц; 10 МГц
  • Рабочая температура: −20...50°С
  • Абсолютная чувствительность: 105 Дб
  • Время непрерывной работы: 50 ч

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Ультразвуковой дефектоскоп УД2-140 предназначен для контроля продукции и оборудования в металлургической, химической, нефтегазовой промышленности Назначение:
  • Обнаружение дефектов
  • Измерение координат дефектов
  • Измерение амплитуд сигналов от дефектов
  • Измерение скорости распространения продольных и поперечных УЗК в различных материалах
  • Накопление и сохранение результатов контроля с целью последующей их перезаписи в компьютер
Особенности:
  • Трансформируемый корпус
  • Электролюминесцентный экран
  • Широкие возможности регулировки генератора импульсов и входного тракта
  • Прибор имеет такие необходимые функции, как: «заморозка» максимального сигнала, стоп-кадр, индикатор «ход луча», индикатор «количество переотражений», увеличенное изображение А-скан, координатная сетка, часы, календарь. Также присутствует стандартный набор функций: ВРЧ, АРК, В-скан, глубиномер
  • Дополнительные функции: «заморозка» максимального сигнала, стоп-кадр, выбор размерности развертки (мм/мкс), выбор размерности отображения расстояний (мм/мкс), индикатор хода луча, индикатор количества переотражений, звуковая сигнализация минимальной толщины прозвучивания, увеличенное изображение А-скан, автоматическая регулировка чувствительности, координатная сетка, часы и календарь
  • Возможность подключения датчика пути и запись голосового сопровождения
  • Прибор укомплектовывается преобразователями по выбору заказчика

Технические характеристики:

ПараметрЗначение
Рабочие частоты1,25 МГц; 1,8 МГц; 2,5 МГц; 5 МГц; 10 МГц
Диапазон зоны контроля Т (по стали)
До 3000 мм
ДисплейЭлектролюминесцентный, 320×240 точек, 115×86 мм
РазверткаДлительность 20...1000 (с шагом 10) мкс; задержка 0...980 (с шагом 5) мкс
Частота смены кадров
До 100 кадров/с
2 строба
Задержка – 0...999,9 (с шагом 0,1) мкс; ширина – 0...99,9 (с шагом 0,1) мкс
Отсечка
0...99% от высоты экрана с шагом 1%; ослабление – 0...20 (с шагом 1) дБ
Угол ввода УЗК ПЭП
0°, 10...85°, 90° (с шагом 0,1°)
Скорость УЗК
0,5...9,99 (с шагом 0,01) мм/мкс
Регулировка усиления
110 дБ (0...80 дБ с шагом 0,5 дБ)
Погрешность измерения амплитуды
±(0,5 + 0,03Т) дБ
Исполнение
IP66
Рабочая температура−20...50°С
Абсолютная чувствительность105 Дб
Размер экрана115×86 мм
Разрешение экрана
320×240 точек
Связь с компьютером
RS-232
Скорость обмена
≥ 57,6 кб/с
Питание220 В, встроенный аккумулятор до 8 ч
Время непрерывной работы
50 ч
Габаритные размеры210×140×65 мм
Вес1,8 кг
