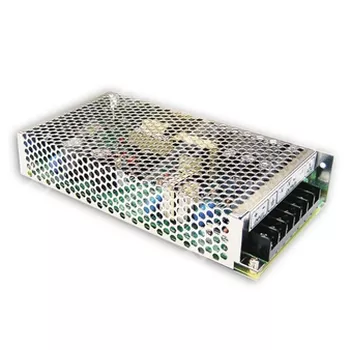

Mean Well SD-100D-5

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Технические характеристики


Технические характеристики

Выход:
Напряжение постоянного тока5V
Номинальный ток

20A
Диапазон тока0 ~20A
Номинальная мощность100W
Уровень шума на выходе100mVp-p
Диапазон регулировки напряжения4.5 ~ 5.5VDC
Допустимое отклонение напряжения±2.0%
Нестабильность выходного напряжения по сети±0.5%
Нестабильность по нагрузке±0.5%
Время установки, время нарастания2s, 50ms(only D mode) at full load
Время удержания20ms(only D mode) at full load
Вход:
Диапазон напряжений72 ~ 144VDC
КПД76%
Выдерживаемое напряжениеl/P-0/P:1.5KVAC l/P-FG:2.0KVAC O/P-FG:0.5KVAC
Пусковой токD:18A/96VDC
Защита:
Защита от перенапряжения5.75 ~6.75V/10% load / Protection type : Hiccup mode, recovers automatically after fault condition is removed
Защита от перегрузки105 ~ 135% rated output power / Protection type : Hiccup mode, recovers automatically after fault condition is removed
Условия окр. среды:
Диапазон рабочих температур-10 ~ +60°C
Рабочая влажность20 ~ 90% RH non-condensing
Температурный коэффициент±0.03%/°C (0 ~ 50°C)
Вибрация10 ~ 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes
Температурно-влажностный режим хранения-20 ~ +85°C, 10 — 95% RH
Безопасность и ЭМП:
Стандарты безопасностиIEC60950-1 CB approved by TUV (for D type only)
Сопротивление изоляцииl/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная помехоустойчивостьCompliance to EN61000-4-2,3,4,6,8; ENV50204, light industry level, criteria A
Прочее:
MTBF (Средняя наработка на отказ)356.7K hrs min.(SD-IOOB) 355.5K hrs min.(SD-IOOC) 341.9K Hrs min.(SD-IOOD) MIL-HDBK-217F (25°C)
Габаритные размеры199*98*38mm (L*W*H)
Упаковка0.65Kg; 20pcs/13.8Kg/0.8CUFT
