Технические характеристики
Технические характеристики
| Выход: |
| Напряжение постоянного тока | 5V |
| Номинальный ток | 20A |
| Диапазон тока | 0 ~ 20A |
| Номинальная мощность | 100W |
| Уровень шума на выходе | 100mVp-p |
| Допустимое отклонение напряжения | ±2.0% |
| Нестабильность выходного напряжения по сети | ±0.5% |
| Нестабильность по нагрузке | ±1.0% |
| Время установки, время нарастания | 800ms, 50ms at full load |
| Время удержания | B/C- type comply with S1 level @ full load, comply with S2 level @ 70% load ; D-type comply with S2 level @ full load |
| Вход: |
| Диапазон напряжений | 67.2 ~ 143VDC |
| КПД | 89.5% |
| Выдерживаемое напряжение | l/P-0/P:4KVDC l/P-FG:2.5KVDC 0/P-FG:2.5KVDC |
| Пусковой ток | 30A/110VDC |
| Защита: |
| Защита от перенапряжения | 5.75-7V / Protection type: Shut down o/p voltage, re-power on to recover |
| Защита от перегрузки | 105- 135% rated output power / Protection type : Constant current limiting, recovers automatically after fault condition is removed |
| Условия окр. среды: |
| Диапазон рабочих температур | -40 - +55°C |
| Рабочая влажность | 5 - 95% RH non-condensing |
| Температурный коэффициент | ± 0.03%/°C (0 - 50°C) |
| Вибрация | 10 ~ 500Hz, 5G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting : compliance to IEC61373 |
| Температурно-влажностный режим хранения | -40 - +85°C, 5 - 95% RH |
| Безопасность и ЭМП: |
| Стандарты безопасности | Meet IEC60950-1(LVD) |
| Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH |
| Электромагнитная совместимость | Compliance to EN55022 (CISPR22) Conduction Emission: Class A, Radiation Emission: Class B |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8, light industry level, criteria A |
| Прочее: |
| MTBF (Средняя наработка на отказ) | 254.1 K hrs min. MIL-HDBK-217F (25°C) |
| Габаритные размеры | 161*68*36mm (L*W*H) |
| Упаковка | 0.6Kg; 24pcs/15.4Kg/0.98CUFT |
Документация

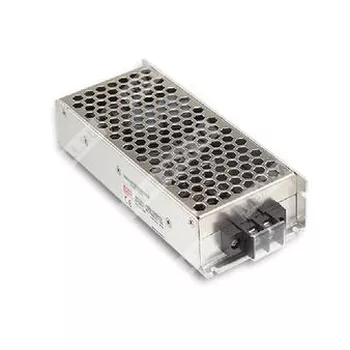

Документы для Mean Well RSD-100D-5
