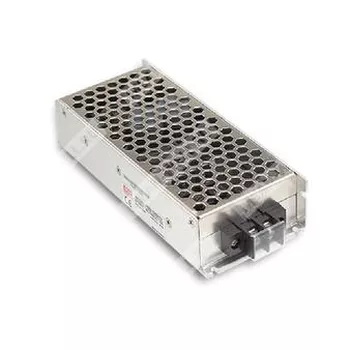

Mean Well RSD-100B-5

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Технические характеристики


Технические характеристики

Выход:
Напряжение постоянного тока5V
Номинальный ток

20A
Диапазон тока0 ~ 20A
Номинальная мощность100W
Уровень шума на выходе100mVp-p
Допустимое отклонение напряжения±2.0%
Нестабильность выходного напряжения по сети±0.5%
Нестабильность по нагрузке±1.0%
Время установки, время нарастания800ms, 50ms at full load
Время удержанияB/C- type comply with S1 level @ full load, comply with S2 level @ 70% load ; D-type comply with S2 level @ full load
Вход:
Диапазон напряжений16.8 ~ 31.2VDC
КПД88%
Выдерживаемое напряжениеl/P-0/P:4KVDC l/P-FG:2.5KVDC 0/P-FG:2.5KVDC
Пусковой ток30A/24VDC
Защита:
Защита от перенапряжения5.75-7V / Protection type: Shut down o/p voltage, re-power on to recover
Защита от перегрузки105- 135% rated output power / Protection type : Constant current limiting, recovers automatically after fault condition is removed
Условия окр. среды:
Диапазон рабочих температур-40 - +55°C
Рабочая влажность5 - 95% RH non-condensing
Температурный коэффициент± 0.03%/°C (0 - 50°C)
Вибрация10 ~ 500Hz, 5G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting : compliance to IEC61373
Температурно-влажностный режим хранения-40 - +85°C, 5 - 95% RH
Безопасность и ЭМП:
Стандарты безопасностиMeet IEC60950-1(LVD)
Сопротивление изоляцииl/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH
Электромагнитная совместимостьCompliance to EN55022 (CISPR22) Conduction Emission: Class A, Radiation Emission: Class B
Электромагнитная помехоустойчивостьCompliance to EN61000-4-2,3,4,5,6,8, light industry level, criteria A
Прочее:
MTBF (Средняя наработка на отказ)254.1 K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры161*68*36mm (L*W*H)
Упаковка0.6Kg; 24pcs/15.4Kg/0.98CUFT
