Технические характеристики
Технические характеристики
| Выход: |
| Напряжение постоянного тока | 36V |
| Номинальный ток | 2.65A |
| Номинальная мощность | 96W |
| Уровень шума на выходе | 150mVp-p |
| Диапазон регулировки напряжения | 30.6-36V |
| Допустимое отклонение напряжения | ±2.0% |
| Нестабильность выходного напряжения по сети | ±1.0% |
| Нестабильность по нагрузке | ±2.0% |
| Время установки, время нарастания | 500ms, 80ms/230VAC 1200ms, 80ms/115VAC at full load |
| Время удержания | 60ms/230VAC 16ms/115VAC at full load |
| Область стабилизированного тока | 27 - 36V |
| Диапазон регулировки тока | 2 - 2.65A |
| Вход: |
| Диапазон напряжений | 90 ~ 295VAC 127 ~ 417VDC |
| Диапазон частот | 47-63HZ |
| КПД | 88% |
| Переменный ток | 12V:0.8A/115VAC 0.4A/230VAC 0.3A/277VAC 15V:0.9A/115VAC 20V - 48V:1.1A/115VAC 0.55A/230VAC 0.45A/277VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
| Пусковой ток | COLD START 40A(twidth=1030^is measured at 50% Ipeak) at 230VAC |
| Коррекция коэффициента мощности | PF>0.95/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load |
| Защита: |
| Защита от перенапряжения | 39 -48V / Protection type: Shut down and latch off o/p voltage, re-power on to recover |
| Условия окр. среды: |
| Диапазон рабочих температур | -30 - +50°C |
| Рабочая влажность | 20 - 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 - 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
| Температурно-влажностный режим хранения | -40 -+80°C, 10-95% RH |
| Безопасность и ЭМП: |
| Стандарты безопасности | UL879, UL1310, UL8750, CSAC22.2 No. 207-M89(exceptfor48V), TUVEN61347-1, EN61347-2-13 independent JUVEN60950-1, CAN/CSAC22.2 No. 223-M91 (except for 48V), CSAC22.2 No. 250.0-08(except for 48V), IP64, J61347-1, J61347-2-13 approved; design refer to UL60950-1 |
| Сопротивление изоляции | l/P-O/P:100M Ohms / 500VDC / 25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (>75% load) ; EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A |
| Прочее: |
| MTBF (Средняя наработка на отказ) | 303.1Khrs min. MIL-HDBK-217F (25℃) |
| Габаритные размеры | 200*70.5*35mm (L*W*H) |
| Упаковка | 0.52Kg; 20pcs/12.5Kg/0.9CUFT |
Документация

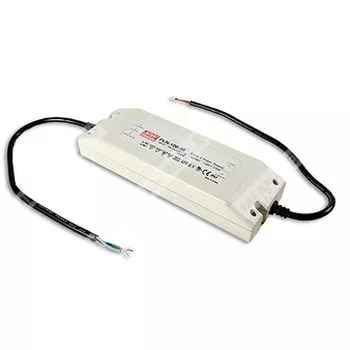

Документы для Mean Well PLN-100-36
