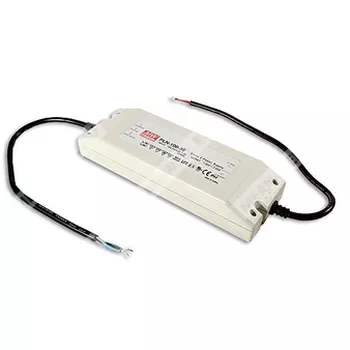

Mean Well PLN-100-12

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Технические характеристики


Технические характеристики

Выход:
Напряжение постоянного тока12V
Номинальный ток

5A
Номинальная мощность60W
Уровень шума на выходе150mVp-p
Диапазон регулировки напряжения10.2-12V
Допустимое отклонение напряжения±3.0%
Нестабильность выходного напряжения по сети±1.0%
Нестабильность по нагрузке±2.0%
Время установки, время нарастания500ms, 80ms/230VAC 1200ms, 80ms/115VAC at full load
Время удержания60ms/230VAC 16ms/115VAC at full load
Область стабилизированного тока9 ~ 12V
Диапазон регулировки тока3.75 -5A
Вход:
Диапазон напряжений90 ~ 295VAC 127 ~ 417VDC
Диапазон частот47-63HZ
КПД83%
Переменный ток12V:0.8A/115VAC 0.4A/230VAC 0.3A/277VAC 15V:0.9A/115VAC 20V - 48V:1.1A/115VAC 0.55A/230VAC 0.45A/277VAC
Выдерживаемое напряжениеl/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой токCOLD START 40A(twidth=1030^is measured at 50% Ipeak) at 230VAC
Коррекция коэффициента мощностиPF>0.95/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load
Защита:
Защита от перенапряжения13-16V / Protection type: Shut down and latch off o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур-30 - +50°C
Рабочая влажность20 - 95% RH non-condensing
Температурный коэффициент±0.03%/°C (0 - 50°C)
Вибрация10 - 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения-40 -+80°C, 10-95% RH
Безопасность и ЭМП:
Стандарты безопасностиUL879, UL1310, UL8750, CSAC22.2 No. 207-M89(exceptfor48V), TUVEN61347-1, EN61347-2-13 independent JUVEN60950-1, CAN/CSAC22.2 No. 223-M91 (except for 48V), CSAC22.2 No. 250.0-08(except for 48V), IP64, J61347-1, J61347-2-13 approved; design refer to UL60950-1
Сопротивление изоляцииl/P-O/P:100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимостьCompliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (>75% load) ; EN61000-3-3
Электромагнитная помехоустойчивостьCompliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ)303.1Khrs min. MIL-HDBK-217F (25℃)
Габаритные размеры200*70.5*35mm (L*W*H)
Упаковка0.52Kg; 20pcs/12.5Kg/0.9CUFT
